Vòng bi đũa N 309 ECP

Vòng bi N 309 ECP là gì?

Vòng bi N 309 ECP có kích thước đường kính trong (lỗ trục) là 45 mm. Thông số kích thước chuẩn quốc tế bao gồm đường kính ngoài 100 mm và chiều dày (B) là 25 mm. Với độ dày 25 mm và cấu tạo series 3, N 309 sở hữu khả năng gánh vác lực nén hướng tâm mạnh mẽ hơn hẳn các dòng series 2 cùng lỗ trục (chỉ dày 19 mm). Bề mặt mặt lăn được gia công siêu tinh xảo theo tiêu chuẩn EC giúp phân bổ tải trọng đồng đều trên toàn bộ chiều dài con lăn, ngăn ngừa hiện tượng tập trung ứng suất tại các cạnh và tối ưu hóa màng dầu bôi trơn, giúp kéo dài tuổi thọ vận hành tối đa cho thiết bị.

Các loại vòng bi đũa N 309 (Biến thể đầy đủ)

Tùy thuộc vào yêu cầu đặc thù của ứng dụng, mã N 309 có các biến thể kỹ thuật quan trọng sau:

• Biến thể về vòng cách (Cage):

  • N 309 ECP: Vòng cách nhựa Polyamide 66, vận hành cực êm và nhẹ (Phổ biến nhất cho motor điện).

  • N 309 ECM: Vòng cách bằng đồng thau (Brass) gia công, chuyên dùng cho môi trường rung động mạnh, tải trọng va đập hoặc nhiệt độ cao.

  • N 309 ECJ: Vòng cách bằng thép dập, bền bỉ và kinh tế cho các ứng dụng công nghiệp tiêu chuẩn.

• Biến thể về thiết kế định vị (Dòng tương đương):

  • NU 309: Vòng ngoài có 2 gờ, vòng trong không gờ (Dòng tự do đối lập với thiết kế dòng N).

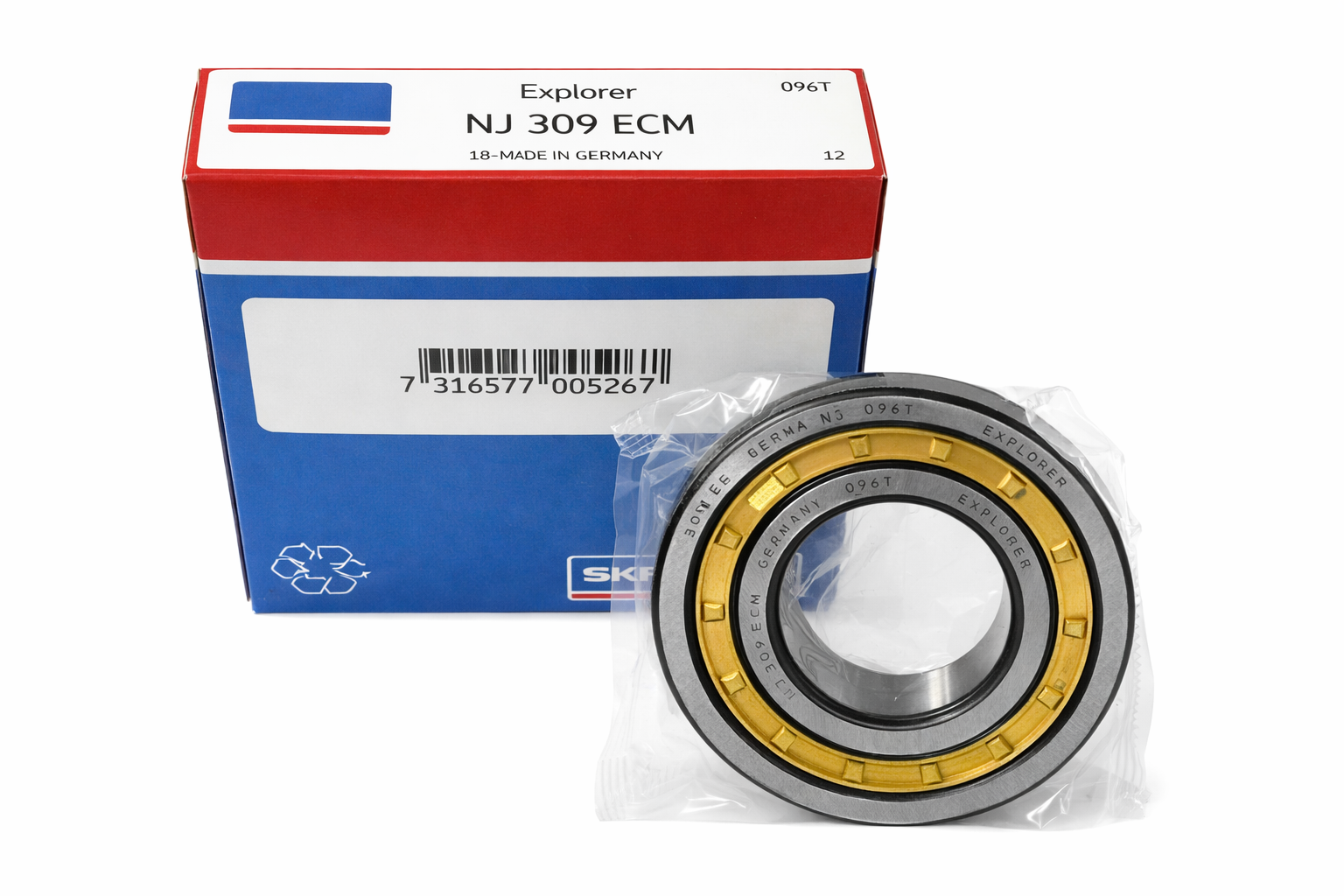

  • NJ 309: Vòng ngoài có 2 gờ, vòng trong có 1 gờ, giúp định vị trục một hướng.

  • NUP 309: Thiết kế có khả năng định vị trục chắc chắn theo cả hai hướng dọc trục.

• Biến thể về khe hở kỹ thuật:

  • N 309 ECP/C3: Khe hở hướng tâm lớn hơn tiêu chuẩn, cần thiết cho máy vận hành sinh nhiệt cao hoặc tốc độ quay lớn.

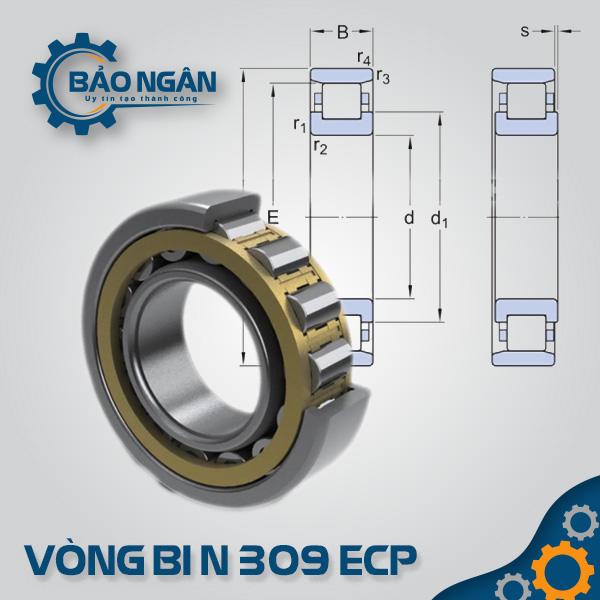

Thông số kỹ thuật chi tiết của vòng bi N 309 ECP

Kích thước chuẩn quốc tế của mã N 309 ECP ($45 \times 100 \times 25$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	45 mm
Đường kính ngoài (D)	100 mm
Chiều dày (B)	25 mm
Trọng lượng	~0.83 kg
Tải trọng tĩnh ($C_0$)	~102.0 kN
Tải trọng động ($C$)	~110.0 kN
Tốc độ định mức	~7,500 vòng/phút
Tốc độ giới hạn	~8,500 vòng/phút

Ưu điểm vượt trội của bạc đạn N 309 ECP

1. Sức mạnh chịu tải hướng tâm ấn tượng: Thiết kế series 3 cung cấp khả năng gánh tải vượt trội, đảm bảo độ cứng vững cho trục máy 45 mm dưới áp lực lớn.

2. Khả năng tự lựa dọc trục linh hoạt: Vòng ngoài không gờ cho phép vỏ máy dịch chuyển tự do, loại bỏ hoàn toàn các ứng suất ký sinh do sự giãn nở nhiệt của trục gây ra.

3. Vận hành siêu êm và mát: Vòng cách Polyamide (P) giúp giảm ma sát trượt và tiếng rít kim loại, duy trì nhiệt độ vận hành thấp và kéo dài tuổi thọ mỡ bôi trơn.

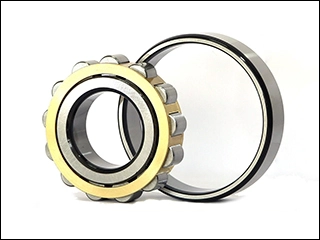

4. Dễ dàng lắp đặt và bảo trì: Cấu tạo có thể tháo rời hoàn toàn cụm vòng ngoài và vòng trong giúp việc vệ sinh, kiểm tra bề mặt lăn trở nên cực kỳ thuận tiện.

Ứng dụng thực tế của vòng bi N 309 ECP

Kích thước $45 \times 100 \times 25$ mm khiến N 309 ECP là lựa chọn ưu tiên trong:

• Motor điện công suất trung bình: Dùng làm vòng bi “đầu tự do” để bù giãn nở nhiệt cho trục 45 mm.

• Hộp số giảm tốc công nghiệp: Các vị trí trục yêu cầu sự linh hoạt về vị trí dọc trục để tránh bó kẹt bánh răng khi máy nóng lên.

• Máy nén khí và Máy bơm: Đảm bảo trục quay ổn định ở tốc độ cao dưới tải trọng hướng tâm liên tục.

• Máy quạt công nghiệp: Chống rung động và chịu lực nén từ các cánh quạt có kích thước trung bình.

Tại sao nên mua Vòng Bi N 309 ECP tại Thiết bị Bảo Ngân?

• Hàng chính hãng sẵn kho: Cam kết cung cấp các thương hiệu hàng đầu như SKF, FAG, NSK đạt tiêu chuẩn chất lượng quốc tế với đầy đủ CO, CQ.

• Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 45 mm và các chỉ số tải trọng chuẩn xác tuyệt đối, hỗ trợ đo đạc kỹ thuật trước khi giao hàng.

• Tư vấn giải pháp chuyên sâu: Đội ngũ chuyên gia hỗ trợ bạn lựa chọn đúng dòng N hoặc NU dựa trên cấu tạo gối đỡ của máy móc, đảm bảo hiệu suất vận hành cao nhất.
