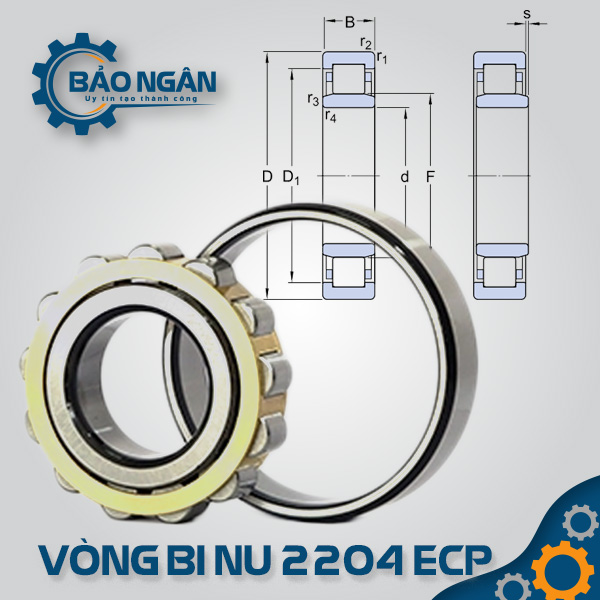

Vòng bi đũa NU 2204 ECP

Vòng bi NU 2204 ECP là giải pháp tối ưu cho các ứng dụng đòi hỏi khả năng chịu tải hướng tâm cực lớn trong không gian lắp đặt hạn chế. Với thiết kế vòng ngoài có hai gờ chặn và vòng trong phẳng không gờ, sản phẩm cho phép trục có thể dịch chuyển dọc trục tự do so với gối đỡ. Điều này giúp triệt tiêu hoàn toàn các ứng suất phát sinh do sự giãn nở nhiệt của trục máy. Vòng cách Polyamide 66 gia cường giúp vòng bi vận hành êm ái, giảm ma sát và cho phép hoạt động ổn định ở tốc độ cao với độ rung động cực thấp.

Thiết kế: Vòng ngoài có 2 gờ, vòng trong không gờ, các bộ phận có thể tách rời hoàn toàn.
Khả năng chịu tải: Chịu tải trọng hướng tâm đặc biệt lớn nhờ thiết kế series 22 (thân dày).
Tính linh hoạt: Chức năng “đầu tự do”, bù đắp sai lệch chiều dài trục do nhiệt độ.
Vòng cách (Cage): Chất liệu nhựa Polyamide (P) nhẹ, bền, giúp tối ưu hóa việc bôi trơn và giảm tiếng ồn.

Mô tả
Đánh giá (0)

Vòng bi NU 2204 ECP là gì?

Vòng bi NU 2204 ECP có kích thước đường kính trong (lỗ trục) là 20 mm. Thông số kích thước chuẩn quốc tế bao gồm đường kính ngoài 47 mm và chiều dày (B) là 18 mm. Điểm khác biệt cốt yếu của NU 2204 so với mã NU 204 (dày 14 mm) chính là bề rộng được tăng thêm 4 mm. Khoảng trống này cho phép lắp đặt bộ con lăn đũa dài hơn, giúp diện tích tiếp xúc đường lớn hơn, từ đó nâng cao chỉ số tải trọng mà không cần thay đổi kích thước gối đỡ (47 mm). Sản phẩm được sản xuất từ thép Crom tinh luyện, đạt độ chính xác cấp độ P6 trở lên, đảm bảo vận hành bền bỉ trong các môi trường công nghiệp nặng.

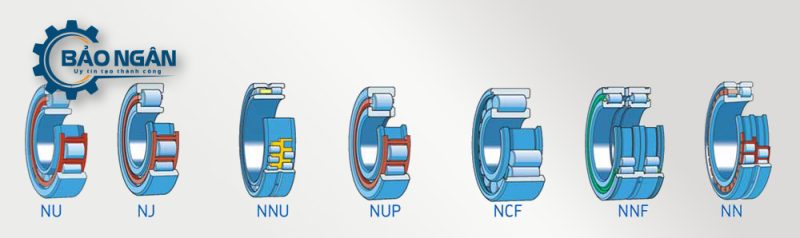

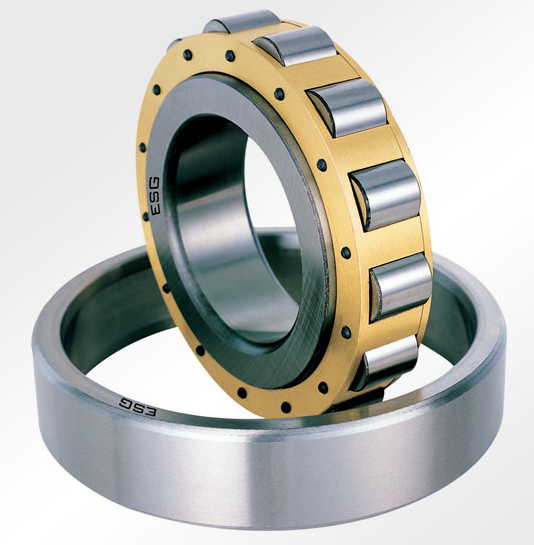

Các loại vòng bi đũa NU 2204 (Biến thể đầy đủ)

Các loại vòng bi đũa

Tùy vào điều kiện vận hành cụ thể, bạn có thể lựa chọn các biến thể kỹ thuật sau:

Biến thể về vòng cách (Cage):
- NU 2204 ECP: Vòng cách nhựa Polyamide 66, phổ biến nhất, vận hành êm và mát.

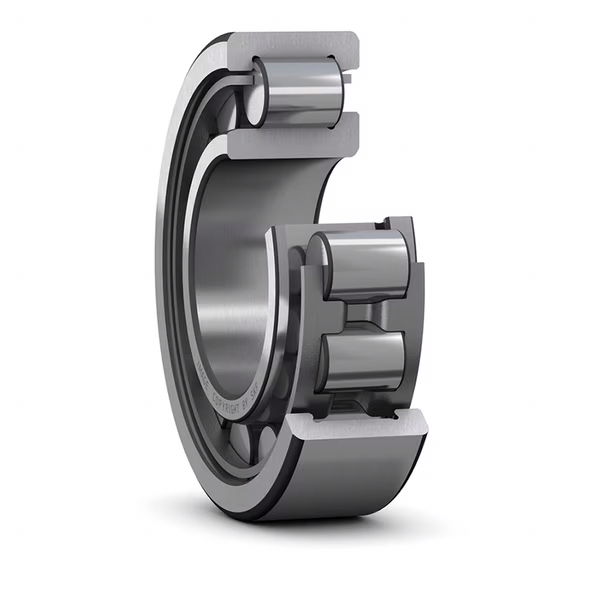

- NU 2204 ECJ: Vòng cách bằng thép dập, chịu được nhiệt độ cao và các loại dầu bôi trơn có phụ gia mạnh.

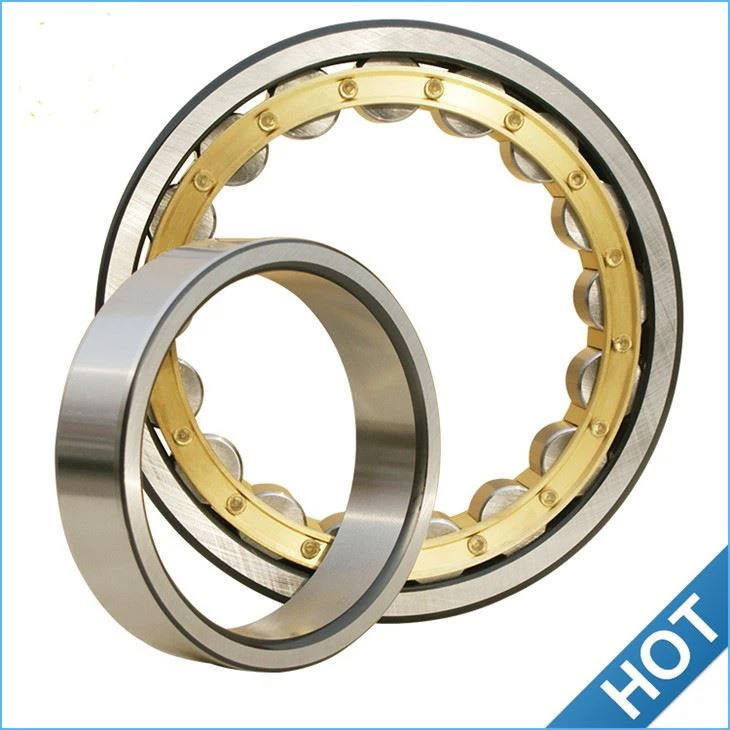

- NU 2204 ECM: Vòng cách bằng đồng thau (Brass), chuyên dùng cho các máy có độ rung động cực cao hoặc tải trọng va đập.
Biến thể về thiết kế định vị (Dòng tương đương):

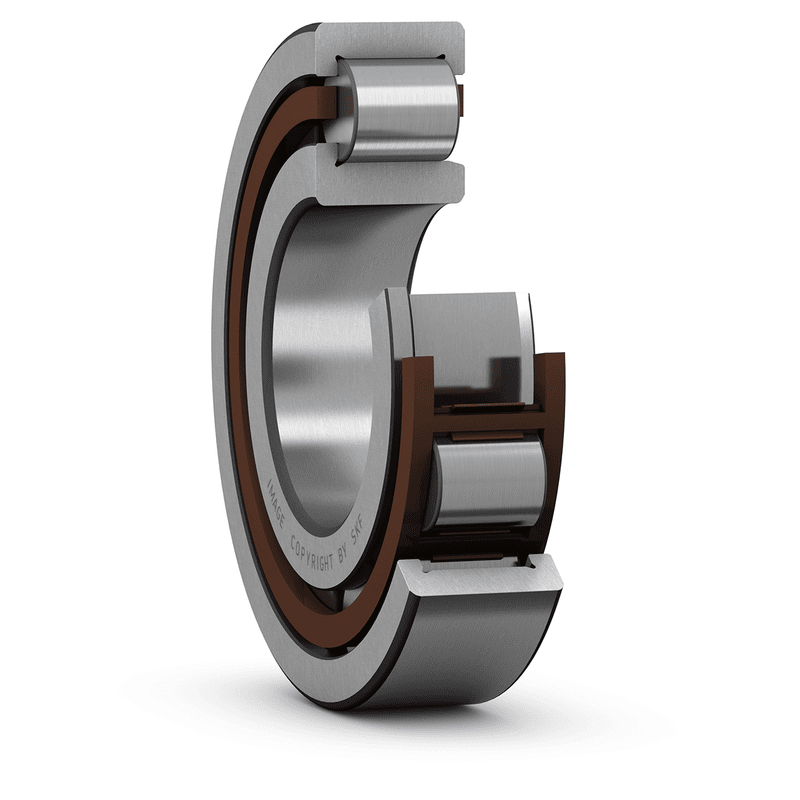

- NJ 2204: Vòng trong có 1 gờ, cho phép định vị trục theo một hướng.
- NUP 2204: Vòng trong có 1 gờ liền và 1 vòng chặn rời, định vị trục theo cả hai hướng dọc trục.
Biến thể về khe hở kỹ thuật:
- NU 2204 ECP/C3: Khe hở hướng tâm lớn hơn tiêu chuẩn, dùng cho máy vận hành tốc độ cao hoặc nhiệt độ cao để tránh bó cứng bi.

Thông số kỹ thuật chi tiết của vòng bi NU 2204 ECP

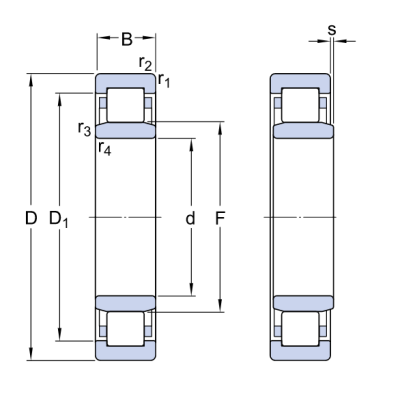

Kích thước chuẩn quốc tế của mã NU 2204 ECP (20 x 47 x 18 mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	20 mm
Đường kính ngoài (D)	47 mm
Chiều dày (B)	18 mm
Trọng lượng	~0.14 kg
Tải trọng tĩnh ( $C_0$ )	~28.0 kN
Tải trọng động ( $C$ )	~31.0 kN
Tốc độ định mức	~17,000 vòng/phút
Tốc độ giới hạn	~19,000 vòng/phút

Ưu điểm vượt trội của bạc đạn NU 2204 ECP

Sức mạnh vượt cấp: Nhờ series 22, mã này có tải trọng tĩnh cao hơn khoảng 25-30% so với dòng NU 204 thông thường.
Triệt tiêu ứng suất nhiệt: Khả năng trượt tự do của vòng trong giúp bảo vệ hệ thống trục không bị cong vênh khi làm việc liên tục sinh nhiệt.
Vận hành siêu êm: Vòng cách nhựa Polyamide giúp giảm thiểu tiếng rít và rung động, lý tưởng cho các động cơ điện yêu cầu độ êm ái cao.
Lắp đặt thông minh: Khả năng tách rời vòng trong và vòng ngoài giúp kỹ thuật viên có thể ép trục và vào gối đỡ riêng biệt, giảm thiểu rủi ro hư hỏng mặt lăn trong quá trình lắp ráp.

Ứng dụng thực tế của vòng bi NU 2204 ECP

Kích thước 20 x 47 x 18 mm khiến NU 2204 ECP được ưu tiên trong:

Motor điện công suất lớn: Làm vòng bi đầu tự do cho các động cơ chịu tải trọng hướng tâm nặng từ dây đai hoặc bánh răng.
Hộp số công nghiệp: Các trục truyền động có khoảng cách gối đỡ ngắn nhưng yêu cầu sức chịu tải lớn.
Máy nén khí và Bơm thủy lực: Đảm bảo trục quay ổn định dưới áp suất cao và tốc độ lớn.
Thiết bị dệt may và in ấn: Các trục lô cán yêu cầu độ chính xác cao và vận hành liên tục không nghỉ.

Tại sao nên mua Vòng Bi NU 2204 ECP tại Thiết bị Bảo Ngân?

Hàng SKF chính hãng 100%: Đầy đủ giấy tờ chứng minh nguồn gốc CO, CQ, đảm bảo hiệu suất cao nhất cho máy móc của bạn.
Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 20 mm và độ dày 18 mm chuẩn xác tuyệt đối, hỗ trợ thay thế cho các mã cũ một cách hoàn hảo.
Tư vấn kỹ thuật tận tâm: Đội ngũ chuyên gia hỗ trợ bạn lựa chọn khe hở (C3) và loại mỡ bôi trơn phù hợp nhất để kéo dài tuổi thọ vòng bi.
