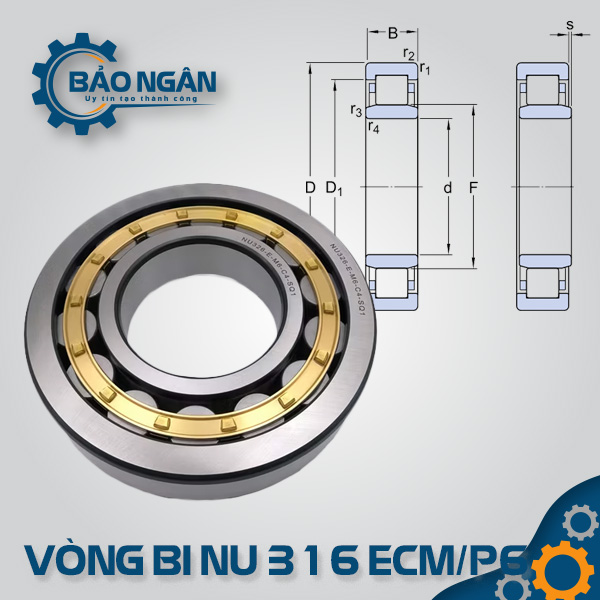

Vòng bi đũa NU 316 ECM/P6

Vòng bi NU 316 ECM/P6 là dòng bạc đạn đũa hiệu suất cao, được thiết kế để xử lý tải trọng hướng tâm (radial load) cực lớn tại các vị trí trục quan trọng. Với cấu tạo vòng ngoài có hai gờ chặn và vòng trong phẳng không gờ, sản phẩm cho phép vòng trong tháo rời hoàn toàn và dịch chuyển dọc trục tự do. Điều này giúp triệt tiêu các ứng suất phát sinh do sự giãn nở nhiệt của trục máy dài 80 mm. Vòng cách đồng thau (ECM) mang lại độ bền cơ học vượt trội, khả năng chịu nhiệt và bôi trơn tốt hơn so với vòng cách nhựa hoặc thép, trong khi cấp chính xác P6 đảm bảo sự vận hành ổn định, giảm rung động và tiếng ồn tối đa cho hệ thống.

Thiết kế: Vòng ngoài có 2 gờ, vòng trong không gờ, bộ phận có thể tách rời linh hoạt.
Khả năng chịu tải: Chịu tải trọng hướng tâm siêu nặng, lý tưởng cho các ứng dụng công nghiệp nặng.
Tính linh hoạt: Chức năng “đầu tự do” (Non-locating), bù đắp sai lệch chiều dài trục do nhiệt độ.
Cấp chính xác: Tiêu chuẩn P6 giúp lắp ghép chính xác hơn, giảm nhiệt lượng phát sinh khi quay tốc độ cao.

Mô tả
Đánh giá (0)

Vòng bi NU 316 ECM/P6 là gì?

Vòng bi NU 316 ECM/P6 có kích thước đường kính trong (lỗ trục) là 80 mm. Thông số kích thước chuẩn quốc tế bao gồm đường kính ngoài 170 mm và chiều dày (B) lên đến 39 mm. Với thiết kế series 3, NU 316 có thân dày và bộ con lăn đũa lớn hơn đáng kể so với dòng NU 216, giúp nâng chỉ số tải trọng lên mức rất cao. Vòng cách đồng thau gia công (ECM) không chỉ bền bỉ dưới tác động của xung lực mà còn giúp dẫn nhiệt tốt, ngăn ngừa hiện tượng quá nhiệt cục bộ. Cấp chính xác P6 đảm bảo dung sai kích thước lỗ trục và đường kính ngoài cực kỳ chặt chẽ, hỗ trợ việc lắp ghép đạt độ đồng tâm hoàn hảo.

Các loại vòng bi đũa NU 316 (Biến thể đầy đủ)

Các loại vòng bi đũa

Tùy vào điều kiện môi trường và tốc độ vận hành, mã NU 316 có các biến thể phổ biến:

Biến thể về vòng cách (Cage):
- NU 316 ECM: Vòng cách đồng thau, chịu rung động và tải nặng tốt nhất (Phổ biến nhất cho mã này).
- NU 316 ECP: Vòng cách nhựa Polyamide 66, vận hành êm ái, giảm trọng lượng, dùng cho tốc độ cao và nhiệt độ dưới 120°C.
- NU 316 ECJ: Vòng cách bằng thép dập, chịu nhiệt cao và giá thành kinh tế hơn.
Biến thể về thiết kế định vị (Dòng tương đương):
- NJ 316: Vòng trong có 1 gờ, cho phép định vị trục theo một hướng nhất định.
- NUP 316: Vòng trong có 1 gờ liền và 1 vòng chặn rời, giúp định vị trục chắc chắn theo cả hai hướng dọc trục.
Biến thể về khe hở và độ chính xác:
- NU 316 ECM/C3: Khe hở hướng tâm lớn hơn tiêu chuẩn, dùng cho máy vận hành sinh nhiệt cao.
- NU 316 ECM/P5: Cấp chính xác cao hơn cả P6, dùng cho các trục máy công cụ đòi hỏi độ đảo cực thấp.

Thông số kỹ thuật chi tiết của vòng bi NU 316 ECM/P6

Kích thước chuẩn quốc tế của mã NU 316 ECM/P6 ( $80 \times 170 \times 39$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	80 mm
Đường kính ngoài (D)	170 mm
Chiều dày (B)	39 mm
Trọng lượng	~4.05 kg
Tải trọng tĩnh ( $C_0$ )	~285.0 kN
Tải trọng động ( $C$ )	~265.0 kN
Tốc độ định mức	~4,800 vòng/phút
Tốc độ giới hạn	~5,600 vòng/phút

Ưu điểm vượt trội của bạc đạn NU 316 ECM/P6

Sức mạnh chịu tải hướng tâm khổng lồ: Tiếp xúc đường của hệ thống con lăn đũa lớn giúp xử lý các lực ép cực nặng mà không gây biến dạng mặt lăn.
Độ bền cơ học của vòng cách đồng: Chống ăn mòn, chịu được va đập và vận hành bền bỉ trong môi trường bôi trơn kém hoặc có rung động mạnh.
Vận hành cực kỳ ổn định: Cấp chính xác P6 giúp giảm thiểu độ rơ và độ đảo trục, bảo vệ các bộ phận truyền động liên quan như bánh răng và phớt dầu.
Lắp đặt và thay thế thuận tiện: Cấu tạo tách rời giúp việc kiểm tra chi tiết vòng trong và vòng ngoài trở nên dễ dàng, rút ngắn thời gian bảo trì máy.

Ứng dụng thực tế của vòng bi NU 316 ECM/P6

Kích thước $80 \times 170 \times 39$ mm khiến NU 316 ECM/P6 là lựa chọn hàng đầu cho:

Motor điện công suất lớn: Làm gối đỡ đầu tự do cho rotor trên các động cơ công nghiệp hạng nặng.
Hộp giảm tốc công suất cao: Các trục bánh răng truyền động yêu cầu độ cứng vững hướng tâm và khả năng bù nhiệt tốt.
Máy nén khí và Máy bơm lớn: Đảm bảo độ đồng tâm tuyệt đối cho trục quay ở tốc độ cao dưới áp suất lớn.
Ngành sản xuất thép và xi măng: Các gối đỡ trục trong dây chuyền cán, nghiền liệu chịu tải trọng va đập liên tục.

Tại sao nên mua Vòng Bi NU 316 ECM/P6 tại Thiết bị Bảo Ngân?

Hàng SKF/FAG chính hãng: Sẵn kho các dòng ECM/P6 đạt tiêu chuẩn khắt khe nhất của châu Âu với đầy đủ CO, CQ.
Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 80 mm và cấp chính xác P6 chuẩn xác, hỗ trợ thay thế cho các mã máy yêu cầu kỹ thuật cao.
Tư vấn giải pháp bôi trơn: Đội ngũ chuyên gia hỗ trợ bạn lựa chọn mỡ bôi trơn cực áp phù hợp với vòng cách đồng thau để đạt tuổi thọ tối ưu.
