Vòng bi đũa NU 1014

Vòng bi NU 1014 là gì?

Vòng bi NU 1014 có kích thước đường kính trong (lỗ trục) là 70 mm. Thông số kích thước chuẩn quốc tế của mã này bao gồm đường kính ngoài 110 mm và chiều dày (B) là 20 mm. So với các dòng NU 214 hay NU 314, dòng NU 1014 có thiết kế mỏng nhẹ hơn đáng kể, giúp giảm trọng lượng tổng thể của cụm chi tiết máy mà vẫn đảm bảo khả năng chịu tải hướng tâm mạnh mẽ của một vòng bi đũa. Sản phẩm được sản xuất từ thép Crom tinh luyện chất lượng cao, bề mặt các mặt lăn được gia công siêu tinh xảo giúp phân bổ tải trọng đồng đều và vận hành êm ái.

Các loại vòng bi đũa NU 1014 (Biến thể đầy đủ)

Tùy vào điều kiện làm việc và yêu cầu của thiết bị, mã NU 1014 có các biến thể kỹ thuật sau:

• Biến thể về vòng cách (Cage):

  • NU 1014 M (hoặc MA/ML): Vòng cách bằng đồng thau (Brass), chuyên dùng cho các ứng dụng rung động mạnh, tải trọng va đập hoặc môi trường làm việc khắc nghiệt (Phổ biến nhất ở series này).

  • NU 1014 ECP: Vòng cách bằng nhựa Polyamide 66 gia cường sợi thủy tinh, vận hành êm, giảm ma sát và khối lượng nhẹ (thường thấy ở hãng SKF).

  • NU 1014 (W): Vòng cách bằng thép dập tiêu chuẩn, chịu được nhiệt độ cao và dầu bôi trơn có phụ gia.

• Biến thể về thiết kế định vị (Dòng tương đương):

  • NJ 1014: Vòng trong có 1 gờ, cho phép định vị và chịu tải dọc trục nhẹ theo một hướng.

  • NUP 1014: Vòng trong có 1 gờ liền và 1 vòng chặn rời, giúp định vị trục chắc chắn theo cả hai hướng dọc trục.

• Biến thể về khe hở kỹ thuật:

  • NU 1014 /C3: Khe hở hướng tâm lớn hơn mức tiêu chuẩn, dùng cho máy vận hành ở nhiệt độ cao hoặc tốc độ quay lớn liên tục.

Thông số kỹ thuật chi tiết của vòng bi NU 1014

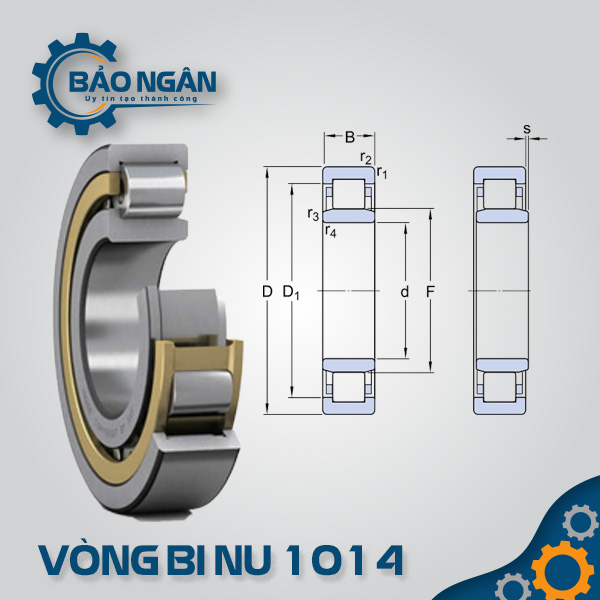

Kích thước chuẩn quốc tế của mã NU 1014 (70 x 110 x 20 mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	70 mm
Đường kính ngoài (D)	110 mm
Chiều dày (B)	20 mm
Trọng lượng	~0.65 kg
Tải trọng tĩnh ($C_0$)	~88.0 kN
Tải trọng động ($C$)	~75.0 kN
Tốc độ định mức	~6,500 vòng/phút
Tốc độ giới hạn	~7,500 vòng/phút

Ưu điểm vượt trội của bạc đạn NU 1014

1. Thiết kế mỏng tối ưu: Giúp tiết kiệm không gian lắp đặt đáng kể, phù hợp cho các cụm trục lớn nhưng yêu cầu đường kính ngoài gối đỡ nhỏ.

2. Khả năng chịu tải hướng tâm vượt trội: Tiếp xúc đường của con lăn đũa giúp gánh vác lực nén lớn, đảm bảo độ cứng vững cho các trục quay công nghiệp.

3. Bù giãn nở nhiệt hiệu quả: Cơ chế trượt tự do của vòng trong giúp bảo vệ hệ thống trục không bị biến dạng khi máy nóng lên trong quá trình vận hành lâu dài.

4. Dễ dàng bảo trì và tháo lắp: Cấu tạo tách rời giúp việc kiểm tra bề mặt lăn của vòng trong và vòng ngoài trở nên dễ dàng mà không cần tháo rời toàn bộ cụm trục lớn.

Ứng dụng thực tế của vòng bi NU 1014

Kích thước 70 x 110 x 20 mm khiến NU 1014 là lựa chọn hàng đầu trong:

• Hộp số công nghiệp: Các trục truyền động bánh răng lớn yêu cầu độ chính xác và độ cứng vững hướng tâm cao.

• Trục chính máy công cụ: Các máy phay, tiện cỡ lớn yêu cầu vòng bi có tiết diện mỏng để tối ưu hóa thiết kế đầu trục.

• Motor điện công suất lớn: Dùng làm vòng bi “đầu tự do” để bù sai lệch nhiệt cho rotor trên các dòng máy lớn.

• Thiết bị in ấn và bao bì: Các trục lô cán, trục ép có kích thước lớn yêu cầu vận hành êm ái và bền bỉ.

Tại sao nên mua Vòng Bi NU 1014 tại Thiết bị Bảo Ngân?

• Hàng chính hãng sẵn kho: Sẵn hàng từ các thương hiệu uy tín như SKF, FAG, NSK, NTN, KOYO với đầy đủ chứng từ CO, CQ.

• Cam kết thông số kỹ thuật: Đảm bảo lỗ trục 70 mm và độ dày 20 mm chuẩn xác tuyệt đối, giúp việc thay thế diễn ra thuận lợi nhất.

• Tư vấn chuyên sâu: Hỗ trợ kỹ thuật giúp bạn lựa chọn biến thể vòng cách Đồng (M) hay Nhựa (P) để tối ưu hiệu suất cho từng vị trí máy cụ thể.
