Vòng bi đũa NJ 2204 ECP

Vòng bi NJ 2204 ECP là gì?

Vòng bi NJ 2204 ECP có đường kính trong (lỗ trục) là 20 mm. Thông số kích thước chuẩn quốc tế bao gồm đường kính ngoài 47 mm và chiều dày (B) là 18 mm. So với mã NJ 204 (dày 14 mm), dòng NJ 2204 tăng thêm 4 mm độ dày, cho phép diện tích tiếp xúc đường của con lăn rộng hơn, từ đó nâng cao đáng kể chỉ số tải trọng động và tĩnh. Sản phẩm được sản xuất từ thép Crom tinh luyện, gia công bề mặt siêu tinh xảo theo tiêu chuẩn kỹ thuật cao nhất, giúp giảm thiểu hiện tượng tập trung ứng suất tại các cạnh con lăn và kéo dài tuổi thọ thiết bị.

Các loại vòng bi đũa NJ 2204 (Biến thể đầy đủ)

Tùy vào điều kiện làm việc thực tế, mã NJ 2204 có các biến thể kỹ thuật quan trọng sau:

• Biến thể về vòng cách (Cage):

  • NJ 2204 ECP: Vòng cách nhựa Polyamide 66, vận hành cực êm, phổ biến nhất cho các motor điện.

  • NJ 2204 ECJ: Vòng cách bằng thép dập, bền bỉ trong môi trường nhiệt độ cao và dầu bôi trơn có phụ gia.

  • NJ 2204 ECM: Vòng cách bằng đồng thau (Brass), chuyên dùng cho ứng dụng rung động mạnh hoặc tải trọng va đập lớn.

• Biến thể về thiết kế định vị (Dòng tương đương):

  • NU 2204: Vòng trong không gờ, chỉ chịu tải hướng tâm, cho phép trượt dọc trục tự do cả hai hướng.

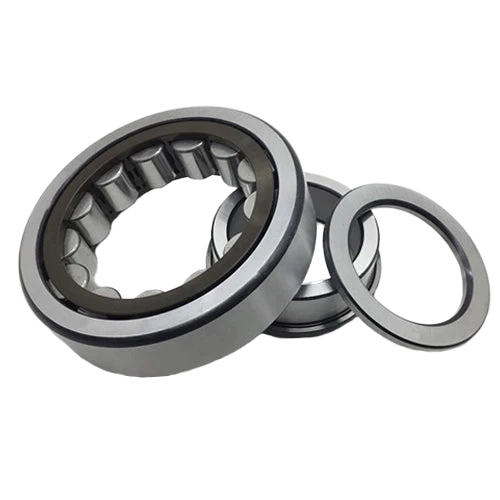

  • NUP 2204: Vòng trong có 1 gờ liền và 1 vòng chặn rời, giúp định vị trục chắc chắn theo cả hai hướng dọc trục.

  • NJ 2204 + HJ 2204: Kết hợp với vòng chặn HJ để chuyển đổi từ định vị một hướng thành định vị hai hướng.

• Biến thể về khe hở kỹ thuật:

  • NJ 2204 ECP/C3: Khe hở hướng tâm lớn hơn mức tiêu chuẩn, dùng cho máy vận hành ở tốc độ cao hoặc nhiệt độ sinh ra lớn.

Thông số kỹ thuật chi tiết của vòng bi NJ 2204 ECP

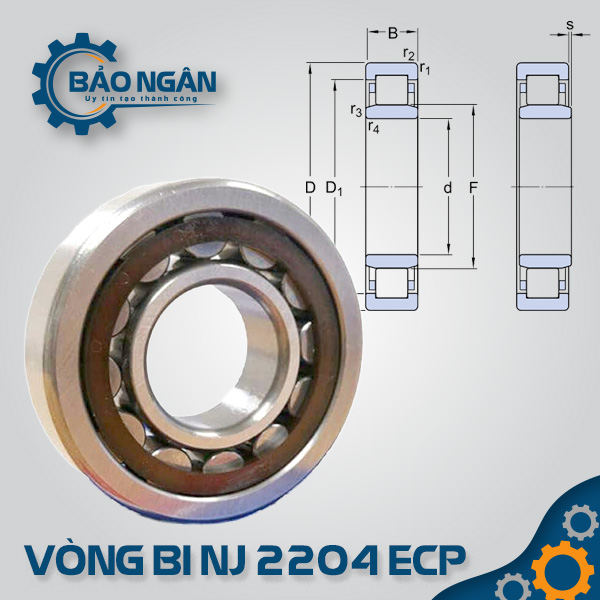

Kích thước chuẩn quốc tế của mã NJ 2204 ECP ($20 \times 47 \times 18$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	20 mm
Đường kính ngoài (D)	47 mm
Chiều dày (B)	18 mm
Trọng lượng	~0.15 kg
Tải trọng tĩnh ($C_0$)	~28.5 kN
Tải trọng động ($C$)	~28.0 kN
Tốc độ định mức	~14,000 vòng/phút
Tốc độ giới hạn	~16,000 vòng/phút

Ưu điểm vượt trội của bạc đạn NJ 2204 ECP

1. Sức mạnh chịu tải hướng tâm vượt trội: Thiết kế series 22 với độ dày 18 mm giúp gánh vác lực nén tốt hơn nhiều so với các dòng bi cầu cùng kích thước trục.

2. Khả năng định vị trục ổn định: Gờ chặn ở vòng trong giúp duy trì vị trí của trục theo một chiều, ngăn ngừa các rung động dọc trục không mong muốn.

3. Vận hành êm ái và giảm nhiệt: Vòng cách Polyamide (P) giúp giảm ma sát trượt và tiếng rít, giữ cho nhiệt độ vận hành luôn ở mức ổn định, kéo dài tuổi thọ mỡ bôi trơn.

4. Dễ dàng tháo lắp: Khả năng tháo rời các bộ phận giúp việc kiểm tra chi tiết vòng trong và cụm vòng ngoài trở nên thuận tiện, giảm thời gian dừng máy bảo trì.

Ứng dụng thực tế của vòng bi NJ 2204 ECP

Kích thước $20 \times 47 \times 18$ mm khiến NJ 2204 ECP là lựa chọn tối ưu trong:

• Motor điện công suất trung bình: Dùng làm vòng bi định vị để giữ rotor ổn định trên trục 20 mm.

• Hộp số máy công cụ: Các trục truyền động yêu cầu độ cứng vững hướng tâm cao và khả năng định vị trục một hướng.

• Máy nén khí và Máy bơm dân dụng: Đảm bảo độ đồng tâm của trục quay ở tốc độ cao dưới tải trọng hướng tâm liên tục.

• Thiết bị truyền động nhỏ: Các vị trí chịu lực đẩy nhẹ dọc trục phát sinh trong quá trình vận hành.

Tại sao nên mua Vòng Bi NJ 2204 ECP tại Thiết bị Bảo Ngân?

• Hàng chính hãng sẵn kho: Cam kết cung cấp các thương hiệu hàng đầu như SKF, FAG, NSK với đầy đủ chứng từ CO, CQ từ nhà phân phối uy tín.

• Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 20 mm và độ dày 18 mm chuẩn xác tuyệt đối, hỗ trợ đo đạc và kiểm tra kỹ thuật trước khi giao hàng.

• Tư vấn chuyên sâu: Đội ngũ kỹ thuật hỗ trợ bạn phân biệt chính xác giữa dòng NJ và NU để lựa chọn đúng chức năng định vị cho máy móc.
