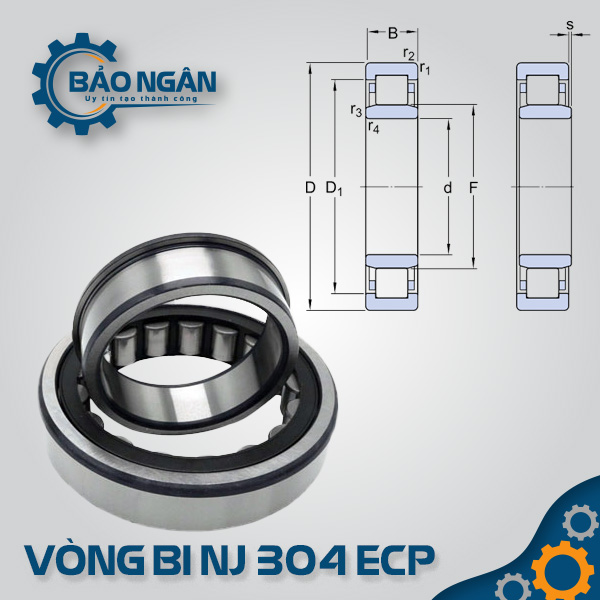

Vòng bi đũa NJ 304 ECP

Vòng bi NJ 304 ECP là gì?

Vòng bi NJ 304 ECP có đường kính trong (lỗ trục) là 20 mm. Thông số kích thước chuẩn quốc tế của mã này bao gồm đường kính ngoài 52 mm và chiều dày (B) là 15 mm. So với các dòng series 2 cùng lỗ trục, NJ 304 có đường kính ngoài lớn hơn (52 mm so với 47 mm), cho phép chứa các con lăn đũa có đường kính lớn hơn, từ đó nâng cao khả năng chịu tải trọng động và tĩnh. Sản phẩm được sản xuất từ thép Crom tinh luyện chất lượng cao, bề mặt mặt lăn được gia công siêu tinh xảo theo tiêu chuẩn EC giúp phân bổ tải trọng đồng đều trên bề mặt tiếp xúc, giảm thiểu mài mòn và kéo dài tuổi thọ vận hành.

Các loại vòng bi đũa NJ 304 (Biến thể đầy đủ)

Tùy vào nhu cầu kỹ thuật của thiết bị, mã NJ 304 có các biến thể kỹ thuật quan trọng sau:

• Biến thể về vòng cách (Cage):

  • NJ 304 ECP: Vòng cách nhựa Polyamide 66, vận hành êm, mát (Biến thể phổ biến nhất cho motor điện).

  • NJ 304 ECJ: Vòng cách bằng thép dập, bền bỉ trong môi trường nhiệt độ cao và dầu bôi trơn có phụ gia.

  • NJ 304 ECM: Vòng cách bằng đồng thau (Brass), chuyên dùng cho ứng dụng rung động mạnh hoặc tải trọng va đập lớn.

• Biến thể về thiết kế định vị (Dòng tương đương):

  • NU 304: Vòng trong không gờ, chỉ chịu tải hướng tâm, cho phép trượt dọc trục tự do cả hai hướng.

  • NUP 304: Vòng trong có 1 gờ liền và 1 vòng chặn rời (Angle ring), giúp định vị trục chắc chắn theo cả hai hướng.

  • NJ 304 + HJ 304: Kết hợp vòng bi NJ với vòng chặn HJ để chuyển đổi chức năng định vị một hướng thành hai hướng.

• Biến thể về khe hở kỹ thuật:

  • NJ 304 ECP/C3: Khe hở hướng tâm lớn hơn tiêu chuẩn, dùng cho máy vận hành ở tốc độ cao hoặc nhiệt độ sinh ra lớn.

Thông số kỹ thuật chi tiết của vòng bi NJ 304 ECP

Kích thước chuẩn quốc tế của mã NJ 304 ECP ($20 \times 52 \times 15$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	20 mm
Đường kính ngoài (D)	52 mm
Chiều dày (B)	15 mm
Trọng lượng	~0.16 kg
Tải trọng tĩnh ($C_0$)	~25.5 kN
Tải trọng động ($C$)	~28.5 kN
Tốc độ định mức	~13,000 vòng/phút
Tốc độ giới hạn	~15,000 vòng/phút

Ưu điểm vượt trội của bạc đạn NJ 304 ECP

1. Sức mạnh chịu tải hướng tâm cao: Thiết kế series 3 cung cấp khả năng gánh tải trọng vượt trội cho các trục 20 mm chịu áp lực lớn.

2. Khả năng định vị trục tin cậy: Gờ chặn tích hợp ở vòng trong giúp kiểm soát vị trí dọc trục, giảm thiểu sai lệch trong quá trình truyền động.

3. Vận hành êm ái và mát: Vòng cách Polyamide (P) giảm ma sát và tiếng rít kim loại, duy trì nhiệt độ vận hành ổn định, giúp mỡ bôi trơn bền hơn.

4. Tháo lắp và bảo trì dễ dàng: Vòng trong có thể tách rời giúp việc kiểm tra chi tiết bề mặt lăn và lắp ép trục diễn ra thuận tiện, tránh làm hỏng linh kiện.

Ứng dụng thực tế của vòng bi NJ 304 ECP

Kích thước $20 \times 52 \times 15$ mm khiến NJ 304 ECP là lựa chọn hàng đầu trong:

• Motor điện công suất lớn: Sử dụng ở vị trí định vị để giữ rotor ổn định trên trục 20 mm.

• Hộp số máy công cụ: Các trục truyền động bánh răng yêu cầu độ cứng vững hướng tâm cao và định vị một chiều.

• Máy nén khí và Máy bơm công nghiệp: Đảm bảo độ đồng tâm của trục quay ở tốc độ cao và áp suất liên tục.

• Thiết bị truyền động công nghiệp: Các vị trí chịu lực đẩy nhẹ dọc trục phát sinh từ bánh răng nghiêng hoặc lực tỳ.

Tại sao nên mua Vòng Bi NJ 304 ECP tại Thiết bị Bảo Ngân?

• Hàng chính hãng sẵn kho: Cam kết cung cấp các thương hiệu hàng đầu như SKF, FAG, NSK với đầy đủ chứng từ CO, CQ từ nhà phân phối uy tín.

• Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 20 mm và độ dày 15 mm chuẩn xác tuyệt đối, hỗ trợ đo đạc kỹ thuật trước khi bàn giao.

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ chuyên gia hỗ trợ bạn lựa chọn đúng dòng NJ hoặc NUP dựa trên yêu cầu định vị một hướng hay hai hướng của máy móc.
