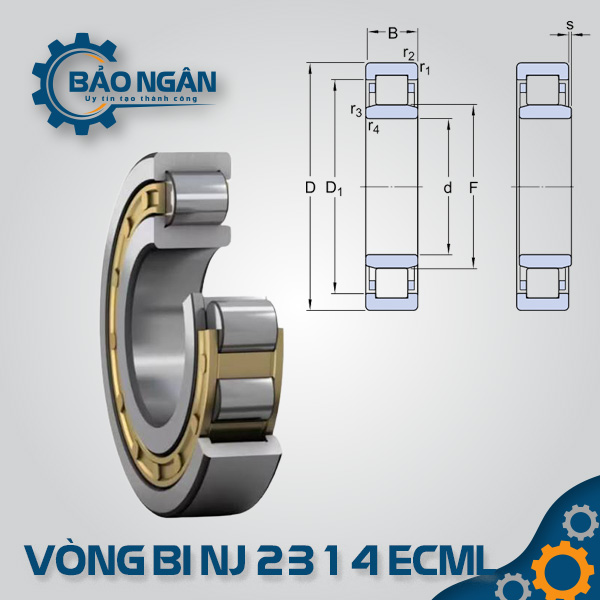

Vòng bi đũa NJ 2314 ECML

Vòng bi NJ 2314 ECML là giải pháp gối đỡ hạng nặng cho các trục máy 70 mm yêu cầu sức chịu tải hướng tâm khổng lồ và khả năng định vị trục chắc chắn theo một hướng. Với cấu tạo series 23 có chiều dày lên tới 51 mm, sản phẩm này sở hữu bộ con lăn đũa dài và lớn hơn hẳn các dòng tiêu chuẩn, giúp phân bổ lực ép đều trên diện tích tiếp xúc rộng. Vòng cách đồng thau dẫn hướng vòng ngoài (ML) mang lại độ bền cơ học tuyệt vời, khả năng chịu nhiệt cao và chống rung động vượt trội. Đây là linh kiện then chốt cho các máy móc công nghiệp nặng, nơi sự ổn định của trục quay là ưu tiên hàng đầu.

Thiết kế: Series 23 (thân dày), vòng ngoài 2 gờ, vòng trong 1 gờ (định vị một hướng).
Khả năng chịu tải: Chịu tải trọng hướng tâm siêu nặng và tải dọc trục trung bình theo một hướng.
Độ bền: Vòng cách đồng thau gia công (M) giúp dẫn hướng con lăn chính xác và tản nhiệt nhanh.
Tính ứng dụng: Lý tưởng cho các môi trường vận hành có xung lực, rung động hoặc nhiệt độ cao.

Mô tả
Đánh giá (0)

Vòng bi NJ 2314 ECML là gì?

Vòng bi NJ 2314 ECML có kích thước đường kính trong (lỗ trục) là 70 mm. Thông số kích thước chuẩn quốc tế bao gồm đường kính ngoài 150 mm và chiều dày (B) lên đến 51 mm. Điểm nhấn kỹ thuật của mã này chính là độ dày 51 mm (dày hơn 16 mm so với dòng NJ 314), cho phép lắp đặt hệ thống con lăn đũa có khả năng gánh vác tải trọng tĩnh và động vượt xa các loại vòng bi thông thường. Bề mặt mặt lăn được gia công siêu tinh xảo đạt cấp chính xác cao, kết hợp với vòng cách đồng thau giúp giảm thiểu tối đa ma sát và hiện tượng mài mòn mặt lăn khi vận hành liên tục.

Các loại vòng bi đũa NJ 2314 (Biến thể đầy đủ)

Các loại vòng bi đũa

Tùy thuộc vào yêu cầu đặc thù của ứng dụng, mã NJ 2314 có các biến thể kỹ thuật quan trọng sau:

Biến thể về vòng cách (Cage):
- NJ 2314 ECML: Vòng cách đồng thau gia công, dẫn hướng vòng ngoài (Bền bỉ nhất cho tải nặng).
- NJ 2314 ECM: Vòng cách đồng thau gia công, dẫn hướng bằng con lăn.
- NJ 2314 ECP: Vòng cách nhựa Polyamide 66, vận hành êm, nhẹ, dùng cho tải trung bình và nhiệt độ dưới 120°C.
Biến thể về thiết kế định vị (Dòng tương đương):
- NU 2314: Vòng trong không gờ, chỉ chịu tải hướng tâm, cho phép trục trượt tự do hai hướng.
- NUP 2314: Vòng trong có 1 gờ liền và 1 vòng chặn rời (Angle ring), định vị trục hai hướng dọc trục.
- NJ 2314 + HJ 2314: Kết hợp vòng bi NJ với vòng chặn rời HJ để tạo thành bộ gối đỡ định vị hai hướng chắc chắn.
Biến thể về khe hở kỹ thuật:
- NJ 2314 ECML/C3: Khe hở hướng tâm lớn hơn tiêu chuẩn, phổ biến cho các ứng dụng sinh nhiệt cao hoặc tốc độ lớn.

Thông số kỹ thuật chi tiết của vòng bi NJ 2314 ECML

Kích thước chuẩn quốc tế của mã NJ 2314 ECML ( $70 \times 150 \times 51$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	70 mm
Đường kính ngoài (D)	150 mm
Chiều dày (B)	51 mm
Trọng lượng	~4.45 kg
Tải trọng tĩnh ( $C_0$ )	~380.0 kN
Tải trọng động ( $C$ )	~345.0 kN
Tốc độ định mức	~4,300 vòng/phút
Tốc độ giới hạn	~5,000 vòng/phút

Ưu điểm vượt trội của bạc đạn NJ 2314 ECML

Sức mạnh chịu tải vô địch trong phân khúc: Thiết kế series 23 với bộ con lăn siêu lớn giúp xử lý các lực ép hướng tâm khổng lồ mà không gây biến dạng bề mặt.
Định vị trục ổn định tuyệt đối: Gờ chặn ở vòng trong giúp kiểm soát vị trí dọc trục của hệ thống, giảm thiểu sai lệch truyền động trong các điều kiện khắc nghiệt.
Vòng cách đồng thau dẫn hướng vòng ngoài: Giúp ổn định quỹ đạo con lăn ở tốc độ cao, chịu được rung động và tản nhiệt hiệu quả hơn so với vòng cách nhựa.
Tuổi thọ vận hành bền bỉ: Tiêu chuẩn EC đảm bảo sự phân bổ tải trọng đồng đều trên con lăn, ngăn ngừa hiện tượng tập trung ứng suất và hư hỏng sớm.

Ứng dụng thực tế của vòng bi NJ 2314 ECML

Kích thước $70 \times 150 \times 51$ mm khiến NJ 2314 ECML là linh kiện cốt yếu trong:

Hộp giảm tốc hạng nặng: Các trục bánh răng truyền động công suất lớn yêu cầu độ cứng vững hướng tâm siêu hạng.
Motor điện công nghiệp lớn: Dùng làm vòng bi định vị cho các rotor trên trục 70 mm chịu tải nặng.
Máy nghiền và Máy sàng rung: Khả năng chịu tải trọng va đập và rung động mạnh nhờ vòng cách đồng thau bền bỉ.
Máy bơm cao áp và Máy nén khí: Đảm bảo trục quay ổn định tuyệt đối dưới áp suất và tải trọng liên tục.
