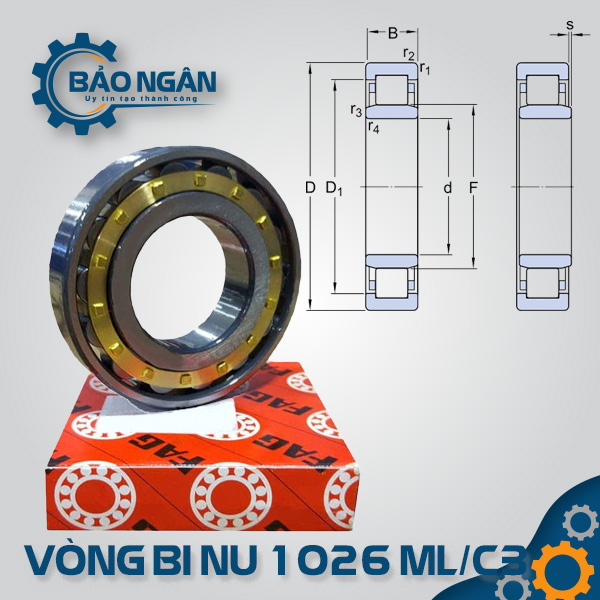

Vòng bi đũa NU 1026 ML/C3

Vòng bi NU 1026 ML/C3 là giải pháp kỹ thuật cao cấp cho các trục máy lớn vận hành trong môi trường khắc nghiệt, rung động mạnh và nhiệt độ cao. Với cấu tạo vòng ngoài có hai gờ và vòng trong phẳng không gờ, sản phẩm cho phép vòng trong tháo rời và dịch chuyển dọc trục tự do so với cụm vòng ngoài. Đặc tính này giúp triệt tiêu hoàn toàn các ứng suất phát sinh do sự giãn nở nhiệt của trục máy dài 130 mm. Vòng cách đồng thau (ML) mang lại độ bền cơ học tuyệt vời, khả năng chịu nhiệt và dẫn nhiệt tốt hơn hẳn vòng cách nhựa, trong khi khe hở C3 đảm bảo vòng bi không bị bó kẹt khi vận hành liên tục sinh nhiệt.

Thiết kế: Series 10 (tiết diện mỏng), vòng ngoài 2 gờ, vòng trong không gờ, có thể tách rời.
Khả năng chịu tải: Chịu tải trọng hướng tâm lớn, không chịu được tải dọc trục.
Tính linh hoạt: Chức năng “đầu tự do” (Non-locating), bù đắp sai lệch chiều dài trục do nhiệt độ một cách hoàn hảo.
Vòng cách (Cage): Đồng thau gia công cắt gọt (ML) cực kỳ bền bỉ, chịu được xung lực và môi trường bôi trơn khắc nghiệt.

Mô tả
Đánh giá (0)

Vòng bi NU 1026 ML/C3 là gì?

Vòng bi NU 1026 ML/C3 có kích thước đường kính trong (lỗ trục) là 130 mm. Thông số kích thước chuẩn quốc tế của mã này bao gồm đường kính ngoài 200 mm và chiều dày (B) là 33 mm. So với các dòng NU 226 hay 326, dòng NU 1026 mỏng nhẹ hơn đáng kể, giúp giảm trọng lượng tổng thể của thiết bị mà vẫn đảm bảo khả năng chịu tải hướng tâm mạnh mẽ của hệ thống con lăn đũa. Bề mặt các mặt lăn được gia công siêu tinh xảo đạt cấp chính xác cao, giúp phân bổ tải trọng đồng đều và giảm thiểu ma sát khởi động ngay cả khi trục quay ở tốc độ cao.

Các loại vòng bi đũa NU 1026 (Biến thể đầy đủ)

Các loại vòng bi đũa

Tùy vào điều kiện làm việc và yêu cầu kỹ thuật, mã NU 1026 có các biến thể phổ biến sau:

Biến thể về vòng cách (Cage):
- NU 1026 ML: Vòng cách đồng thau gia công, dẫn hướng vòng ngoài, cực bền (Biến thể phổ biến nhất cho kích thước lớn này).
- NU 1026 M: Vòng cách đồng thau dẫn hướng bằng con lăn.
- NU 1026 ECP: Vòng cách nhựa Polyamide 66, vận hành êm ái, giảm trọng lượng (Dùng cho ứng dụng nhiệt độ thấp hơn 120°C).
Biến thể về thiết kế định vị (Dòng tương đương):
- NJ 1026: Vòng trong có 1 gờ, cho phép định vị trục theo một hướng nhất định.
- NUP 1026: Vòng trong có 1 gờ liền và 1 vòng chặn rời, giúp định vị trục chắc chắn theo cả hai hướng dọc trục.
Biến thể về khe hở kỹ thuật:
- NU 1026 ML (Standard): Khe hở tiêu chuẩn cho các ứng dụng nhiệt độ bình thường.
- NU 1026 ML/C3: Khe hở lớn (phổ biến cho máy công nghiệp nặng).
- NU 1026 ML/C4: Khe hở cực lớn cho các môi trường nhiệt độ cực cao hoặc lắp dôi cực nặng.

Thông số kỹ thuật chi tiết của vòng bi NU 1026 ML/C3

Kích thước chuẩn quốc tế của mã NU 1026 ML/C3 ( $130 \times 200 \times 33$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	130 mm
Đường kính ngoài (D)	200 mm
Chiều dày (B)	33 mm
Trọng lượng	~3.40 kg
Tải trọng tĩnh ( $C_0$ )	~280.0 kN
Tải trọng động ( $C$ )	~200.0 kN
Tốc độ định mức	~3,600 vòng/phút
Tốc độ giới hạn	~4,300 vòng/phút

Ưu điểm vượt trội của bạc đạn NU 1026 ML/C3

Thiết kế mỏng ưu việt: Tiết kiệm không gian lắp đặt đáng kể cho các cụm trục lớn, cho phép gối đỡ bên ngoài nhỏ gọn hơn.
Chống bó kẹt nhiệt hoàn hảo: Sự kết hợp giữa thiết kế dòng NU (trượt tự do) và khe hở C3 giúp bảo vệ hệ thống tuyệt đối khi vận hành ở nhiệt độ cao.
Vòng cách đồng thau siêu bền: Chống ăn mòn, tản nhiệt nhanh và chịu được các xung lực va đập mạnh trong quá trình vận hành nặng.
Lắp đặt và thay thế thuận tiện: Cấu tạo tách rời giúp việc kiểm tra bề mặt lăn của vòng trong và cụm vòng ngoài trở nên dễ dàng, rút ngắn thời gian bảo trì.

Ứng dụng thực tế của vòng bi NU 1026 ML/C3

Kích thước $130 \times 200 \times 33$ mm khiến NU 1026 ML/C3 là linh kiện then chốt trong:

Hộp số công nghiệp hạng nặng: Các trục truyền động bánh răng lớn yêu cầu độ cứng vững hướng tâm cao.
Motor điện công suất lớn: Làm gối đỡ đầu tự do cho các rotor lớn trên trục 130 mm.
Máy nén khí và Máy bơm lớn: Đảm bảo độ ổn định của trục quay dưới tải trọng hướng tâm liên tục.
Thiết bị trong ngành thép và xi măng: Các gối đỡ trục trong dây chuyền sản xuất chịu nhiệt độ cao và rung động liên tục.

Tại sao nên mua Vòng Bi NU 1026 ML/C3 tại Thiết bị Bảo Ngân?

Hàng chính hãng uy tín: Sẵn kho từ các thương hiệu hàng đầu thế giới như SKF, FAG, NSK, NTN với đầy đủ chứng từ CO, CQ.
Cam kết thông số kỹ thuật: Đảm bảo lỗ trục 130 mm và khe hở C3 chuẩn xác tuyệt đối, hỗ trợ đo đạc kỹ thuật trước khi giao hàng.
Tư vấn giải pháp lắp đặt: Đội ngũ chuyên gia hỗ trợ bạn lựa chọn mỡ bôi trơn chịu nhiệt và phương pháp gia nhiệt vòng bi an toàn khi lắp ráp.
