Vòng bi đũa NJ 309 ECJ/C3

Vòng bi NJ 309 ECJ/C3 là giải pháp gối đỡ tin cậy cho các trục máy 45 mm vận hành trong điều kiện tải trọng hướng tâm nặng và nhiệt độ cao. Với cấu tạo thuộc series 3 hạng trung, sản phẩm sở hữu bộ con lăn đũa lớn, mang lại độ cứng vững vượt trội so với các dòng series 2. Thiết kế gờ ở vòng trong cho phép NJ 309 ECJ/C3 dẫn hướng trục ổn định theo một hướng dọc trục nhất định. Vòng cách bằng thép dập (J) kết hợp với khe hở C3 giúp vòng bi chịu được nhiệt độ vận hành cao và sự giãn nở nhiệt của kim loại mà không gây bó kẹt, đảm bảo tuổi thọ bền bỉ cho hệ thống truyền động.

Thiết kế: Series 3, vòng ngoài 2 gờ, vòng trong 1 gờ (định vị một hướng).
Khả năng chịu tải: Chịu tải trọng hướng tâm lớn và tải dọc trục nhẹ một chiều.
Độ bền nhiệt: Vòng cách thép dập (J) chịu nhiệt tốt, phù hợp cho môi trường bôi trơn bằng dầu hoặc mỡ tiêu chuẩn.
Khe hở kỹ thuật: Tiêu chuẩn C3 giúp vận hành an toàn khi nhiệt độ máy tăng cao hoặc tốc độ quay lớn.

Mô tả
Đánh giá (0)

Vòng bi NJ 309 ECJ/C3 là gì?

Vòng bi NJ 309 ECJ/C3 có đường kính trong (lỗ trục) là 45 mm. Thông số kích thước chuẩn quốc tế bao gồm đường kính ngoài 100 mm và chiều dày (B) là 25 mm. Sự kết hợp giữa thép Crom tinh luyện cao cấp và thiết kế hình học tối ưu “EC” giúp tăng diện tích tiếp xúc đường giữa con lăn và mặt lăn. Điều này không chỉ giúp vòng bi gánh vác được các lực nén hướng tâm mạnh mẽ mà còn giảm thiểu hiện tượng mài mòn tại các điểm tiếp xúc biên. Vòng cách thép dập dẫn hướng bằng con lăn giúp duy trì quỹ đạo quay chính xác ngay cả trong điều kiện tải trọng thay đổi liên tục.

Các loại vòng bi đũa NJ 309 (Biến thể đầy đủ)

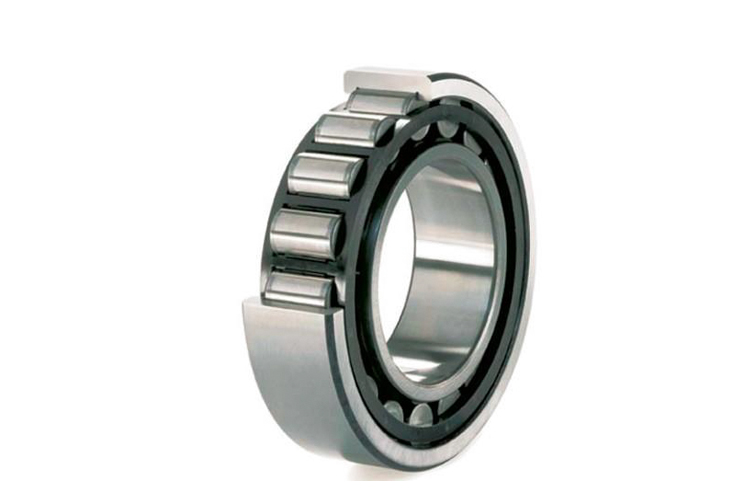

Các loại vòng bi đũa

Tùy thuộc vào yêu cầu đặc thù của ứng dụng, mã NJ 309 có các biến thể kỹ thuật quan trọng sau:

Biến thể về vòng cách (Cage):
- NJ 309 ECJ: Vòng cách bằng thép dập, chịu nhiệt và có tính kinh tế cao (Phổ biến cho ứng dụng công nghiệp tiêu chuẩn).
- NJ 309 ECP: Vòng cách nhựa Polyamide 66, vận hành êm, mát, dùng cho motor điện tốc độ cao.
- NJ 309 ECM: Vòng cách bằng đồng thau (Brass) gia công, chuyên dùng cho ứng dụng rung động mạnh hoặc va đập lớn.
Biến thể về thiết kế định vị (Dòng tương đương):
- NU 309: Vòng trong không gờ, chỉ chịu tải hướng tâm, trượt tự do hai hướng (Đầu tự do).
- NUP 309: Vòng trong có 1 gờ liền và 1 vòng chặn rời (Angle ring), định vị trục hai hướng dọc trục.
- NJ 309 + HJ 309: Kết hợp vòng bi NJ với vòng chặn rời HJ để tạo thành bộ gối đỡ định vị hai hướng.
Biến thể về khe hở kỹ thuật:
- NJ 309 ECJ (Standard): Khe hở tiêu chuẩn cho nhiệt độ bình thường.
- NJ 309 ECJ/C4: Khe hở cực lớn cho các môi trường vận hành đặc biệt nóng (ngành thép, xi măng).

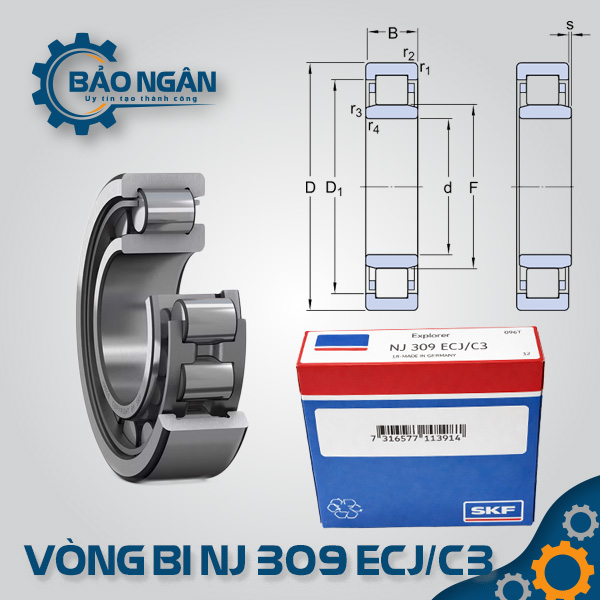

Thông số kỹ thuật chi tiết của vòng bi NJ 309 ECJ/C3

Kích thước chuẩn quốc tế của mã NJ 309 ECJ/C3 ( $45 \times 100 \times 25$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	45 mm
Đường kính ngoài (D)	100 mm
Chiều dày (B)	25 mm
Trọng lượng	~0.92 kg
Tải trọng tĩnh ( $C_0$ )	~102.0 kN
Tải trọng động ( $C$ )	~110.0 kN
Tốc độ định mức	~7,500 vòng/phút
Tốc độ giới hạn	~8,500 vòng/phút

Ưu điểm vượt trội của bạc đạn NJ 309 ECJ/C3

Chống bó kẹt nhiệt hoàn hảo: Khe hở C3 cung cấp một khoảng trống kỹ thuật cần thiết, bảo vệ trục máy 45 mm khỏi sự cố kẹt cứng khi nhiệt độ tăng cao.
Khả năng định vị trục ổn định: Gờ chặn tích hợp ở vòng trong giúp kiểm soát vị trí dọc trục, đảm bảo các chi tiết truyền động như bánh răng luôn ăn khớp chính xác.
Vòng cách thép bền bỉ: Khả năng chịu nhiệt độ cao vượt trội so với vòng cách nhựa, phù hợp cho các thiết bị gần nguồn nhiệt hoặc vận hành khắc nghiệt.
Tuổi thọ vận hành kéo dài: Thiết kế EC giúp phân bổ ứng suất tối ưu, giảm hiện tượng tập trung lực tại các cạnh con lăn, từ đó giảm thiểu nguy cơ mỏi kim loại sớm.

Ứng dụng thực tế của vòng bi NJ 309 ECJ/C3

Kích thước $45 \times 100 \times 25$ mm khiến NJ 309 ECJ/C3 trở thành lựa chọn ưu tiên trong:

Hộp số công nghiệp: Các trục truyền động bánh răng chịu tải trọng hướng tâm lớn và yêu cầu định vị một chiều.
Motor điện công suất trung bình: Sử dụng làm vòng bi định vị để giữ rotor ổn định trên trục 45 mm.
Máy nén khí và Máy bơm lớn: Đảm bảo độ đồng tâm của trục quay ở tốc độ cao dưới áp suất lớn và nhiệt độ vận hành cao.
Thiết bị quạt công nghiệp: Khả năng chịu tải hướng tâm liên tục từ cánh quạt và bù sai lệch nhiệt trục.

Tại sao nên mua Vòng Bi NJ 309 ECJ/C3 tại Thiết bị Bảo Ngân?

Hàng chính hãng uy tín: Sẵn kho từ các thương hiệu hàng đầu thế giới như SKF, FAG, NSK đạt tiêu chuẩn châu Âu với đầy đủ CO, CQ.
Cam kết thông số kỹ thuật: Đảm bảo lỗ trục 45 mm và khe hở C3 chuẩn xác tuyệt đối, hỗ trợ đo đạc kỹ thuật trước khi giao hàng.
Tư vấn giải pháp chuyên sâu: Đội ngũ chuyên gia hỗ trợ bạn lựa chọn đúng dòng NJ hoặc NUP dựa trên sơ đồ định vị của máy móc, đảm bảo hiệu suất vận hành tối ưu.
