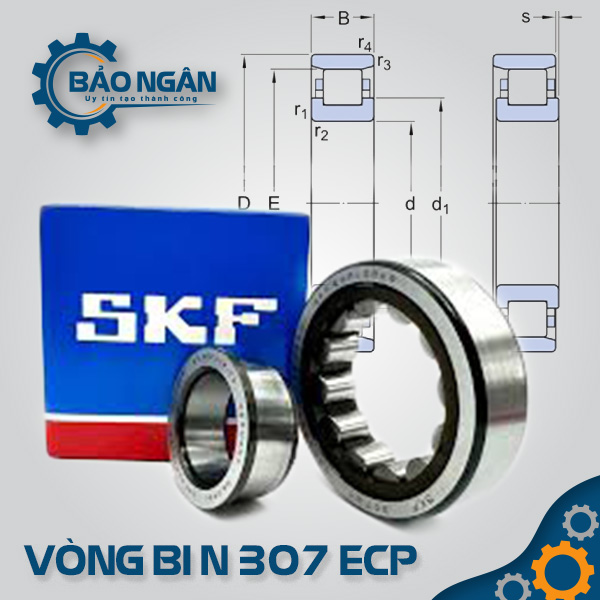

Vòng bi đũa N 307 ECP

Vòng bi N 307 ECP là gì?

Vòng bi N 307 ECP có kích thước đường kính trong (lỗ trục) là 35 mm. Thông số kích thước chuẩn quốc tế bao gồm đường kính ngoài 80 mm và chiều dày (B) là 21 mm. Nhờ thuộc series 3 hạng trung, N 307 sở hữu bộ con lăn đũa có tiết diện lớn, giúp khả năng gánh vác các lực nén hướng tâm mạnh mẽ hơn các dòng series 2 (NJ 207) chỉ dày 17 mm. Bề mặt mặt lăn được gia công siêu tinh xảo theo tiêu chuẩn kỹ thuật EC, giúp phân bổ tải trọng đồng đều trên toàn bộ bề mặt tiếp xúc, ngăn ngừa hiện tượng mỏi kim loại tại các cạnh con lăn và tối ưu hóa tuổi thọ vận hành cho thiết bị.

Các loại vòng bi đũa N 307 (Biến thể đầy đủ)

Tùy thuộc vào yêu cầu đặc thù của ứng dụng, mã N 307 có các biến thể kỹ thuật quan trọng sau:

• Biến thể về vòng cách (Cage):

  • N 307 ECP: Vòng cách nhựa Polyamide 66, vận hành cực êm, nhẹ (Phổ biến nhất cho motor điện).

  • N 307 ECM: Vòng cách bằng đồng thau (Brass) gia công, chuyên dùng cho môi trường rung động mạnh hoặc tải trọng va đập lớn.

  • N 307 ECJ: Vòng cách bằng thép dập, bền bỉ và kinh tế cho các ứng dụng công nghiệp tiêu chuẩn.

• Biến thể về thiết kế định vị (Dòng tương đương):

  • NU 307: Vòng ngoài có 2 gờ, vòng trong không gờ (Dòng tự do đối lập với dòng N).

  • NJ 307: Vòng ngoài có 2 gờ, vòng trong có 1 gờ, giúp định vị trục một hướng.

  • NUP 307: Thiết kế có khả năng định vị trục chắc chắn theo cả hai hướng dọc trục.

• Biến thể về khe hở kỹ thuật:

  • N 307 ECP/C3: Khe hở hướng tâm lớn hơn tiêu chuẩn, cần thiết cho máy vận hành sinh nhiệt cao hoặc tốc độ quay lớn.

Thông số kỹ thuật chi tiết của vòng bi N 307 ECP

Kích thước chuẩn quốc tế của mã N 307 ECP ($35 \times 80 \times 21$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	35 mm
Đường kính ngoài (D)	80 mm
Chiều dày (B)	21 mm
Trọng lượng	~0.47 kg
Tải trọng tĩnh ($C_0$)	~63.0 kN
Tải trọng động ($C$)	~72.0 kN
Tốc độ định mức	~9,500 vòng/phút
Tốc độ giới hạn	~11,000 vòng/phút

Ưu điểm vượt trội của bạc đạn N 307 ECP

1. Sức mạnh chịu tải hướng tâm ấn tượng: Thiết kế series 3 kết hợp công nghệ EC giúp gánh vác tải trọng lớn vượt trội so với vòng bi cầu cùng kích thước trục.

2. Khả năng tự lựa dọc trục linh hoạt: Vòng ngoài không gờ cho phép vỏ máy dịch chuyển tự do, loại bỏ hoàn toàn các ứng suất dọc trục do giãn nở nhiệt gây ra.

3. Vận hành êm và mát: Vòng cách Polyamide (P) giúp giảm ma sát trượt và tiếng rít kim loại, duy trì nhiệt độ vận hành thấp và ổn định.

4. Dễ dàng lắp đặt: Cấu tạo có thể tháo rời hoàn toàn giữa vòng ngoài và cụm vòng trong giúp việc vệ sinh, kiểm tra bề mặt lăn và lắp ép trục 35 mm diễn ra thuận lợi.

Ứng dụng thực tế của vòng bi N 307 ECP

Kích thước $35 \times 80 \times 21$ mm khiến N 307 ECP là lựa chọn ưu tiên trong:

• Motor điện công suất trung bình: Dùng làm vòng bi “đầu tự do” (Non-locating) để bù giãn nở nhiệt cho trục máy.

• Hộp số giảm tốc: Sử dụng tại các vị trí trục yêu cầu sự linh hoạt về vị trí dọc trục để bảo vệ bánh răng.

• Máy nén khí và Máy bơm: Đảm bảo trục 35 mm quay ổn định ở tốc độ cao dưới tải trọng hướng tâm liên tục.

• Máy quạt công nghiệp: Chống rung động và chịu lực nén từ các cánh quạt vận hành ở vận tốc lớn.

Tại sao nên mua Vòng Bi N 307 ECP tại Thiết bị Bảo Ngân?

• Hàng chính hãng sẵn kho: Cam kết cung cấp các thương hiệu hàng đầu như SKF, FAG, NSK đạt tiêu chuẩn chất lượng quốc tế với đầy đủ CO, CQ.

• Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 35 mm và các chỉ số tải trọng chuẩn xác tuyệt đối, hỗ trợ đo đạc kỹ thuật trước khi bàn giao.

• Tư vấn giải pháp chuyên sâu: Đội ngũ chuyên gia hỗ trợ bạn lựa chọn đúng dòng N hoặc NU dựa trên sơ đồ gối đỡ của máy móc, đảm bảo hiệu suất vận hành cao nhất.
