Vòng bi đũa N 319 ECP

Vòng bi N 319 ECP là giải pháp gối đỡ hiệu suất cao cho các hệ thống trục 95 mm vận hành dưới tải trọng hướng tâm (radial load) siêu nặng. Với cấu trúc vòng ngoài không gờ, sản phẩm hoạt động như một “vòng bi đầu tự do”, cho phép cụm vòng ngoài trượt tự do trên bộ con lăn đũa. Đặc tính này cực kỳ quan trọng trong việc triệt tiêu ứng suất dọc trục phát sinh từ sự giãn nở nhiệt của vỏ hộp số hoặc thân máy, giúp bảo vệ toàn diện hệ thống trục quay. Vòng cách nhựa Polyamide (P) mang lại sự vận hành êm ái, giảm ma sát và tối ưu hóa việc phân bổ chất bôi trơn, ngay cả ở tốc độ cao.

Thiết kế: Series 3 (hạng nặng), vòng trong 2 gờ, vòng ngoài không gờ (tự do hai hướng).
Khả năng chịu tải: Chịu tải trọng hướng tâm cực lớn nhờ bộ con lăn đũa kích thước lớn của series 3.
Tính linh hoạt: Cho phép dịch chuyển dọc trục của vòng ngoài, bù đắp sai lệch nhiệt của vỏ máy.
Vòng cách (Cage): Nhựa Polyamide gia cường giúp vận hành mát, nhẹ và giảm tiếng ồn cơ khí.

Mô tả
Đánh giá (0)

Vòng bi N 319 ECP là gì?

Vòng bi N 319 ECP có đường kính trong (lỗ trục) là 95 mm. Thông số kích thước chuẩn quốc tế bao gồm đường kính ngoài 200 mm và chiều dày (B) là 45 mm. Với độ dày 45 mm và thiết kế series 3, N 319 sở hữu khả năng gánh vác các lực nén hướng tâm khổng lồ, vượt trội hơn hẳn các dòng series 2 cùng lỗ trục (chỉ dày 32 mm). Bề mặt các mặt lăn được gia công siêu tinh xảo theo tiêu chuẩn EC, giúp phân bổ ứng suất đều khắp chiều dài con lăn, ngăn ngừa hiện tượng tập trung lực tại các cạnh và kéo dài tuổi thọ vận hành tối đa cho các thiết bị công nghiệp nặng.

Các loại vòng bi đũa N 319 (Biến thể đầy đủ)

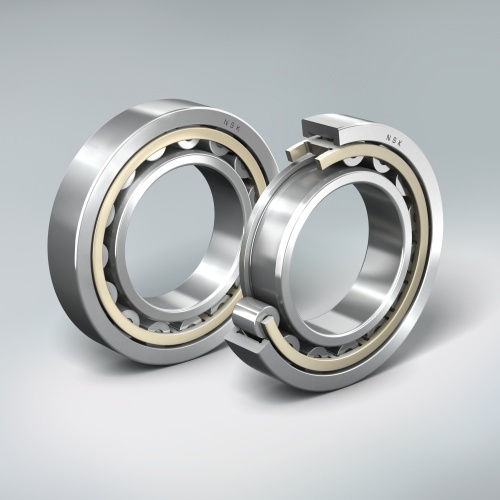

Các loại vòng bi đũa

Tùy thuộc vào yêu cầu đặc thù của máy móc, bạn có thể lựa chọn các biến thể kỹ thuật sau:

Biến thể về vòng cách (Cage):
- N 319 ECP: Vòng cách nhựa Polyamide 66, vận hành êm ái, mát và nhẹ (Phổ biến nhất).
- N 319 ECM: Vòng cách bằng đồng thau (Brass) gia công, chuyên dụng cho môi trường rung động mạnh, tải trọng va đập lớn hoặc nhiệt độ rất cao.
- N 319 ECJ: Vòng cách bằng thép dập, bền bỉ và kinh tế cho các ứng dụng tiêu chuẩn.

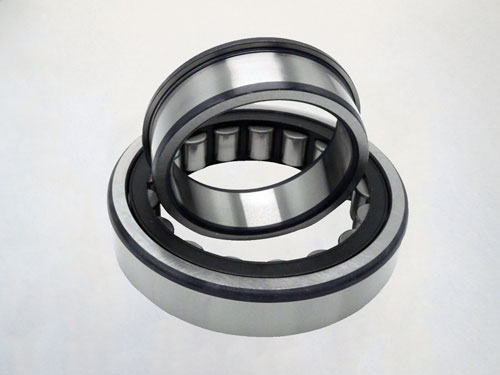

Biến thể về thiết kế định vị (Dòng tương đương):
- NU 319: Vòng ngoài có 2 gờ, vòng trong không gờ (Đây là thiết kế phổ biến nhất của vòng bi đũa).
- NJ 319: Vòng ngoài có 2 gờ, vòng trong có 1 gờ, giúp định vị trục một hướng.
- NUP 319: Thiết kế có khả năng định vị trục chắc chắn theo cả hai hướng dọc trục.
Biến thể về khe hở kỹ thuật:
- N 319 ECP/C3: Khe hở hướng tâm lớn hơn tiêu chuẩn, cực kỳ quan trọng cho các ứng dụng sinh nhiệt lớn hoặc vận hành liên tục ở tốc độ cao.

Thông số kỹ thuật chi tiết của vòng bi N 319 ECP

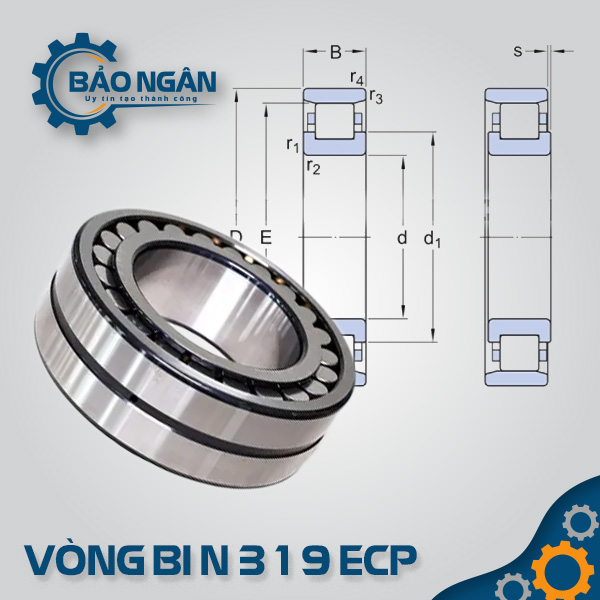

Kích thước chuẩn quốc tế của mã N 319 ECP ( $95 \times 200 \times 45$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	95 mm
Đường kính ngoài (D)	200 mm
Chiều dày (B)	45 mm
Trọng lượng	~6.15 kg
Tải trọng tĩnh ( $C_0$ )	~430.0 kN
Tải trọng động ( $C$ )	~400.0 kN
Tốc độ định mức	~3,800 vòng/phút
Tốc độ giới hạn	~4,500 vòng/phút

Ưu điểm vượt trội của bạc đạn N 319 ECP

Sức mạnh chịu tải hướng tâm siêu hạng: Thiết kế series 3 với bộ con lăn lớn giúp xử lý các lực ép cực nặng mà không gây biến dạng bề mặt kim loại.
Khả năng tự lựa dọc trục độc đáo: Vòng ngoài không gờ cho phép vỏ máy dịch chuyển tự do, loại bỏ các ứng suất ký sinh do giãn nở nhiệt.
Vận hành siêu êm: Vòng cách nhựa Polyamide (P) giúp giảm ma sát trượt và triệt tiêu tiếng rít, duy trì sự ổn định cho các động cơ công suất lớn.
Lắp đặt thuận tiện: Cấu tạo có thể tháo rời hoàn toàn giữa vòng ngoài và cụm vòng trong giúp việc vệ sinh và lắp đặt vào trục 95 mm trở nên dễ dàng.

Ứng dụng thực tế của vòng bi N 319 ECP

Kích thước $95 \times 200 \times 45$ mm khiến N 319 ECP là linh kiện cốt lõi trong:

Động cơ điện hạng nặng: Sử dụng làm vòng bi đầu tự do ở phía không tải để bù giãn nở nhiệt vỏ máy.
Hộp giảm tốc công nghiệp: Các trục bánh răng truyền động công suất lớn yêu cầu độ cứng vững hướng tâm cao.
Máy nghiền và thiết bị khai thác: Chịu tải trọng hướng tâm khổng lồ trong quá trình xử lý vật liệu.
Máy bơm và Máy nén khí công nghiệp: Đảm bảo trục 95 mm quay ổn định tuyệt đối ở tốc độ cao.

Tại sao nên mua Vòng Bi N 319 ECP tại Thiết bị Bảo Ngân?

Hàng chính hãng sẵn kho: Đảm bảo hàng SKF, FAG, NSK đạt tiêu chuẩn chất lượng quốc tế với đầy đủ chứng từ CO, CQ.
Cam kết thông số kỹ thuật: Đảm bảo lỗ trục 95 mm và độ dày 45 mm chuẩn xác tuyệt đối, hỗ trợ kiểm tra khe hở kỹ thuật trước khi giao hàng.
Tư vấn giải pháp chuyên sâu: Đội ngũ chuyên gia hỗ trợ bạn phân biệt rõ ứng dụng giữa dòng N và NU để tối ưu hóa kết cấu gối đỡ máy móc.
