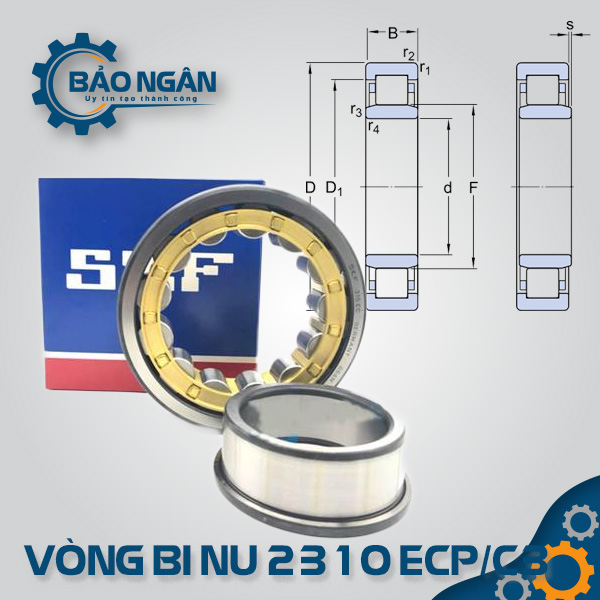

Vòng bi đũa NU 2310 ECP/C3

Vòng bi NU 2310 ECP/C3 là giải pháp hàng đầu cho các trục máy 50 mm vận hành trong điều kiện tải trọng nặng và nhiệt độ cao. Với cấu trúc vòng ngoài có hai gờ và vòng trong phẳng không gờ, sản phẩm cho phép vòng trong tháo rời và trượt tự do dọc trục. Đặc tính này giúp triệt tiêu các ứng suất do sự giãn nở nhiệt của trục dài, ngăn ngừa hiện tượng bó cứng. Hậu tố C3 cung cấp một khoảng hở kỹ thuật rộng hơn, đảm bảo vòng bi vẫn quay êm ái khi các linh kiện kim loại giãn nở dưới nhiệt độ vận hành cao. Vòng cách Polyamide giúp giảm ma sát, giảm tiếng ồn và tối ưu hóa hiệu suất bôi trơn.

Thiết kế: Series 23 (thân dày), vòng ngoài 2 gờ, vòng trong không gờ, tháo rời linh hoạt.
Khả năng chịu tải: Chịu tải trọng hướng tâm đặc biệt lớn, vượt xa các dòng series 2 hay series 10 cùng lỗ trục.
Tính linh hoạt: Chức năng “đầu tự do”, bù đắp sai lệch chiều dài trục do nhiệt độ một cách hoàn hảo.
Khe hở kỹ thuật: Tiêu chuẩn C3 giúp vận hành an toàn trong các môi trường sinh nhiệt lớn hoặc tốc độ cao.

Mô tả
Đánh giá (0)

Vòng bi NU 2310 ECP/C3 là gì?

Vòng bi NU 2310 ECP/C3 có đường kính trong (lỗ trục) là 50 mm. Thông số kích thước chuẩn quốc tế bao gồm đường kính ngoài 110 mm và chiều dày (B) lên đến 40 mm. Điểm vượt trội của dòng NU 2310 chính là độ dày 40 mm (so với 27 mm của dòng NU 310), cho phép lắp đặt bộ con lăn đũa dài và lớn hơn nhiều, mang lại diện tích tiếp xúc đường cực rộng. Sản phẩm được sản xuất từ thép Crom tinh luyện, gia công siêu tinh xảo bề mặt mặt lăn giúp phân bổ tải trọng đồng đều và giảm thiểu ma sát khởi động.

Các loại vòng bi đũa NU 2310 (Biến thể đầy đủ)

Các loại vòng bi đũa

Tùy vào ứng dụng thực tế, bạn có thể lựa chọn các biến thể kỹ thuật sau:

Biến thể về vòng cách (Cage):
- NU 2310 ECP: Vòng cách nhựa Polyamide 66, vận hành êm, mát, giảm trọng lượng tổng thể.
- NU 2310 ECM: Vòng cách bằng đồng thau (Brass), chuyên dùng cho môi trường rung động cực mạnh hoặc tải trọng va đập.
- NU 2310 ECJ: Vòng cách bằng thép dập, bền bỉ trong môi trường nhiệt độ cao vượt ngưỡng 120°C.
Biến thể về thiết kế định vị (Dòng tương đương):
- NJ 2310: Vòng trong có 1 gờ, cho phép định vị và chịu tải dọc trục nhẹ theo một hướng.
- NUP 2310: Vòng trong có 1 gờ liền và 1 vòng chặn rời, giúp định vị trục chắc chắn theo cả hai hướng dọc trục.
Biến thể về khe hở kỹ thuật:
- NU 2310 ECP (Standard): Khe hở tiêu chuẩn cho các ứng dụng nhiệt độ bình thường.
- NU 2310 ECP/C4: Khe hở cực lớn cho các ứng dụng đặc biệt nóng hoặc yêu cầu lắp ghép độ dôi cực cao.

Thông số kỹ thuật chi tiết của vòng bi NU 2310 ECP/C3

Kích thước chuẩn quốc tế của mã NU 2310 ECP/C3 ( $50 \times 110 \times 40$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	50 mm
Đường kính ngoài (D)	110 mm
Chiều dày (B)	40 mm
Trọng lượng	~1.70 kg
Tải trọng tĩnh ( $C_0$ )	~176.0 kN
Tải trọng động ( $C$ )	~165.0 kN
Tốc độ định mức	~6,000 vòng/phút
Tốc độ giới hạn	~7,000 vòng/phút

Ưu điểm vượt trội của bạc đạn NU 2310 ECP/C3

Sức mạnh chịu tải vô địch trong phân khúc: Với chiều dày 40 mm, mã này gánh vác tải trọng hướng tâm lớn hơn gần gấp đôi so với các dòng bi cầu thông thường trên trục 50 mm.
Bù nhiệt thông minh: Sự kết hợp giữa thiết kế dòng NU (trượt tự do) và khe hở C3 giúp bảo vệ máy móc tuyệt đối khỏi các sự cố bó kẹt do giãn nở kim loại.
Vận hành êm ái vượt mong đợi: Vòng cách Polyamide kết hợp thiết kế EC giúp giảm thiểu rung động và tiếng rít, kéo dài tuổi thọ mỡ bôi trơn.
Tháo lắp tiện lợi: Vòng trong và cụm vòng ngoài tháo rời giúp việc ép trục bằng máy thủy lực diễn ra dễ dàng, không gây tổn thương mặt lăn.

Ứng dụng thực tế của vòng bi NU 2310 ECP/C3

Kích thước $50 \times 110 \times 40$ mm khiến NU 2310 ECP/C3 là linh kiện cốt yếu trong:

Motor điện công suất lớn: Làm gối đỡ đầu tự do cho rotor chịu tải trọng hướng tâm từ các hệ thống truyền động nặng.
Hộp số công nghiệp hạng nặng: Các trục bánh răng chịu xung lực va đập liên tục.
Máy nén khí trục vít: Đảm bảo trục quay ổn định ở tốc độ cao và nhiệt độ vận hành lớn.
Thiết bị rung và máy nghiền nhỏ: Khả năng chịu tải trọng tĩnh cao giúp chống biến dạng dưới tác động của lực rung.

Tại sao nên mua Vòng Bi NU 2310 ECP/C3 tại Thiết bị Bảo Ngân?

Hàng chính hãng sẵn kho: Sẵn hàng từ các thương hiệu hàng đầu như SKF, FAG, NSK, NTN với đầy đủ chứng từ CO, CQ.
Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 50 mm và độ dày 40 mm chuẩn xác tuyệt đối, hỗ trợ đo đạc và kiểm tra khe hở C3 trước khi giao hàng.
Tư vấn kỹ thuật chuyên sâu: Đội ngũ chuyên gia hỗ trợ bạn lựa chọn loại mỡ bôi trơn chịu nhiệt và áp lực cao để phát huy tối đa sức mạnh của dòng series 23.
