Vòng bi đũa NU 248

Vòng bi NU 248 là gì?

Vòng bi NU 248 (bạc đạn đũa NU 248) có kích thước đường kính trong (lỗ trục) lên tới 240 mm. Thông số kích thước chuẩn quốc tế của mã này bao gồm đường kính ngoài 440 mm và chiều dày (B) lên đến 72 mm. Với trọng lượng lên đến gần 50 kg mỗi bộ, NU 248 sở hữu bộ con lăn đũa kích thước lớn, giúp phân bổ lực ép đều lên bề mặt tiếp xúc, giảm thiểu ma sát và ngăn ngừa hiện tượng mỏi kim loại cục bộ. Bề mặt mặt lăn được gia công siêu tinh xảo đạt độ chính xác cấp độ cao, đảm bảo vòng bi vận hành êm ái ngay cả dưới tải trọng hàng trăm kilonewton (kN).

Các loại vòng bi đũa NU 248 (Biến thể đầy đủ)

Do kích thước rất lớn và điều kiện vận hành khắc nghiệt, NU 248 thường có các biến thể vòng cách đặc thù:

• Biến thể về vòng cách (Cage):

  • NU 248 M (hoặc MA/ML): Vòng cách bằng đồng thau (Brass) gia công cắt gọt, dẫn hướng bởi vòng ngoài hoặc con lăn. Đây là biến thể phổ biến nhất cho mã này để chịu rung động và tải nặng (Phổ biến ở SKF, FAG, NSK).

  • NU 248 ECP: Vòng cách bằng nhựa Polyamide 66 gia cường, dùng cho các ứng dụng yêu cầu trọng lượng nhẹ hơn và vận hành êm (ít phổ biến hơn ở kích thước lớn này).

  • NU 248 F1: Vòng cách bằng thép đúc hoặc thép dập đặc biệt cho các môi trường nhiệt độ cực cao.

• Biến thể về thiết kế định vị (Dòng tương đương):

  • NJ 248: Vòng trong có 1 gờ, giúp định vị trục theo một hướng nhất định.

  • NUP 248: Vòng trong có 1 gờ liền và 1 vòng chặn rời, giúp định vị trục chắc chắn theo cả hai hướng dọc trục.

• Biến thể về khe hở kỹ thuật:

  • NU 248 /C3 hoặc /C4: Khe hở hướng tâm lớn hơn mức tiêu chuẩn, cực kỳ quan trọng đối với vòng bi cỡ lớn để tránh kẹt bi khi trục bị nóng và giãn nở mạnh.

Thông số kỹ thuật chi tiết của vòng bi NU 248

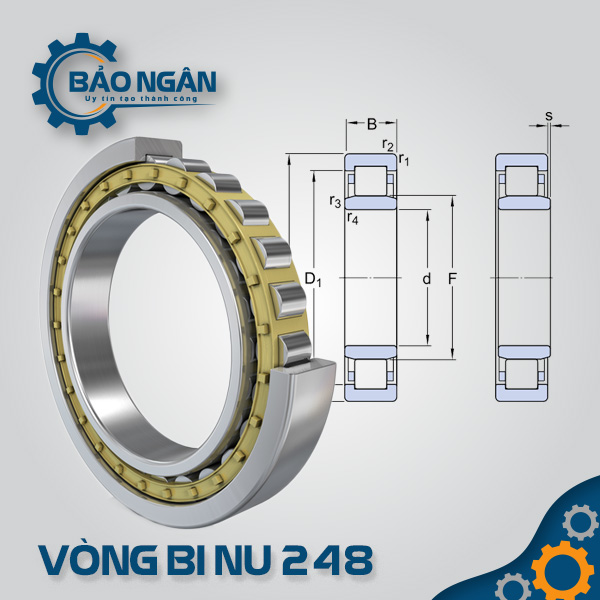

Kích thước chuẩn quốc tế của mã NU 248 (240 x 440 x 72 mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	240 mm
Đường kính ngoài (D)	440 mm
Chiều dày (B)	72 mm
Trọng lượng	~48.5 kg
Tải trọng tĩnh ($C_0$)	~1,600 kN
Tải trọng động ($C$)	~1,100 kN
Tốc độ định mức	~1,500 vòng/phút
Tốc độ giới hạn	~1,800 vòng/phút

Ưu điểm vượt trội của bạc đạn NU 248

1. Sức mạnh chịu tải khổng lồ: Khả năng gánh vác tải trọng tĩnh lên đến 1,600 kN, phù hợp cho các trục máy nghiền, máy cán thép hạng nặng.

2. Độ ổn định nhiệt tuyệt vời: Thiết kế cho phép dịch chuyển dọc trục tự do giúp hệ thống không bị bó cứng khi vận hành liên tục trong môi trường nhiệt độ cao.

3. Vòng cách đồng thau siêu bền: Giúp giảm ma sát, tản nhiệt tốt và chịu được các xung lực va đập mạnh trong quá trình sản xuất.

4. Dễ tháo lắp và kiểm tra: Cấu tạo tách rời giúp việc dùng thiết bị thủy lực để tháo lắp vòng trong vào trục lớn trở nên khả thi và an toàn hơn.

Ứng dụng thực tế của vòng bi NU 248

Kích thước 240 x 440 x 72 mm khiến NU 248 trở thành linh kiện quan trọng trong:

• Ngành thép và Kim loại: Trục cán trong các nhà máy cán thép tấm, thép hình chịu lực ép cực lớn.

• Ngành khai thác mỏ: Trục chính của các máy nghiền đá công suất khổng lồ, máy sàng tuyển khoáng sản.

• Máy phát điện và Motor lớn: Làm gối đỡ đầu tự do cho các rotor máy phát điện trong các nhà máy nhiệt điện, thủy điện.

• Hộp số công nghiệp siêu nặng: Các trục bánh răng truyền động công suất hàng nghìn mã lực trong ngành hàng hải hoặc xi măng.

Tại sao nên mua Vòng Bi NU 248 tại Thiết bị Bảo Ngân?

• Hàng chính hãng cho dự án: Chuyên cung cấp các mã vòng bi cỡ lớn từ SKF, FAG, NSK, TIMKEN với đầy đủ chứng chỉ CO, CQ và bảo hành chính hãng.

• Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 240 mm và đường kính ngoài 440 mm chuẩn xác tuyệt đối, hỗ trợ đo đạc kỹ thuật tại hiện trường.

• Tư vấn giải pháp lắp đặt: Đội ngũ chuyên gia tư vấn về kỹ thuật lắp nóng (Heat mounting) hoặc dùng bơm thủy lực để đảm bảo lắp đặt an toàn cho vòng bi nặng.
