Vòng bi đũa NU 203 ECP

Vòng bi NU 203 ECP là gì?

Vòng bi NU 203 ECP có kích thước đường kính trong (lỗ trục) là 17 mm. Thông số kích thước chuẩn quốc tế của mã này bao gồm đường kính ngoài 40 mm và chiều dày (B) là 12 mm. Sản phẩm được sản xuất từ thép Crom tinh luyện cao cấp, qua quy trình nhiệt luyện khắt khe để đạt độ cứng bề mặt tối ưu. Nhờ bề mặt mặt lăn và con lăn được gia công siêu tinh xảo theo tiêu chuẩn “EC” của SKF, NU 203 ECP đảm bảo sự phân bổ tải trọng đồng đều trên toàn bộ chiều dài con lăn, giúp giảm thiểu hiện tượng tập trung ứng suất tại các cạnh và kéo dài tuổi thọ vận hành.

Các loại vòng bi đũa NU 203 (Biến thể đầy đủ)

Tùy vào điều kiện làm việc của máy móc, mã NU 203 có các biến thể kỹ thuật quan trọng sau:

• Biến thể về vòng cách (Cage):

  • NU 203 ECP: Vòng cách nhựa Polyamide 66, vận hành êm ái, phổ biến nhất trong các motor điện và thiết bị gia dụng.

  • NU 203 ECJ: Vòng cách bằng thép dập, chịu được nhiệt độ cao và môi trường dầu có phụ gia khắc nghiệt.

  • NU 203 ECM: Vòng cách bằng đồng thau (Brass), chuyên dùng cho các ứng dụng rung động mạnh hoặc yêu cầu độ bền cơ học cao.

• Biến thể về thiết kế định vị (Dòng tương đương):

  • NJ 203: Vòng trong có 1 gờ, cho phép định vị và chịu tải dọc trục nhẹ theo một hướng.

  • NUP 203: Vòng trong có 1 gờ liền và 1 vòng chặn rời, giúp định vị trục chắc chắn theo cả hai hướng dọc trục.

  • N 203: Vòng trong có 2 gờ, vòng ngoài không gờ (ngược lại hoàn toàn với dòng NU).

• Biến thể về khe hở kỹ thuật:

  • NU 203 ECP/C3: Khe hở hướng tâm lớn hơn mức tiêu chuẩn, dùng cho máy vận hành ở tốc độ cao hoặc nhiệt độ môi trường cao.

Thông số kỹ thuật chi tiết của vòng bi NU 203 ECP

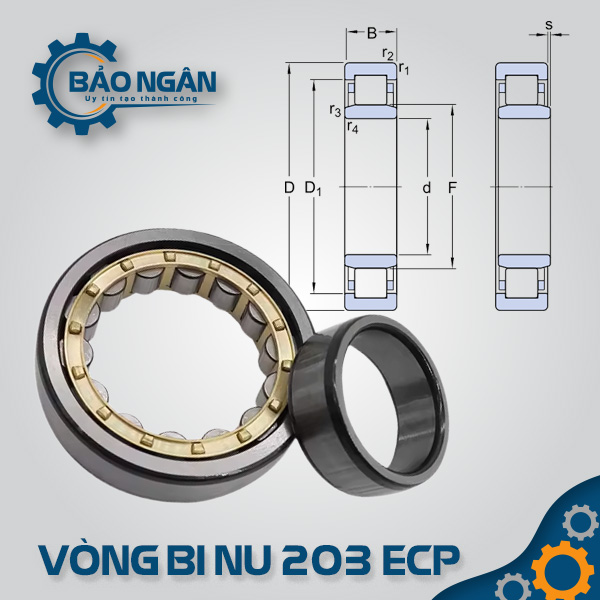

Kích thước chuẩn quốc tế của mã NU 203 ECP ($17 \times 40 \times 12$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	17 mm
Đường kính ngoài (D)	40 mm
Chiều dày (B)	12 mm
Trọng lượng	~0.07 kg
Tải trọng tĩnh ($C_0$)	~14.3 kN
Tải trọng động ($C$)	~17.3 kN
Tốc độ định mức	~19,000 vòng/phút
Tốc độ giới hạn	~22,000 vòng/phút

Ưu điểm vượt trội của bạc đạn NU 203 ECP

1. Chịu tải trọng hướng tâm mạnh mẽ: Khả năng gánh vác lực nén cao hơn nhiều so với vòng bi cầu cùng kích thước, phù hợp cho các trục động cơ nhỏ.

2. Khả năng bù sai lệch nhiệt hoàn hảo: Cơ chế trượt tự do của vòng trong giúp bảo vệ hệ thống không bị biến dạng khi trục máy bị giãn nở do nhiệt.

3. Vận hành êm ái và mát: Vòng cách Polyamide giúp giảm thiểu ma sát trượt và tiếng rít kim loại, giữ cho nhiệt độ vận hành luôn ổn định.

4. Lắp đặt linh hoạt: Việc tháo rời được vòng trong giúp quá trình ép trục hoặc lắp vào hốc gối đỡ trở nên dễ dàng, tránh hư hại mặt lăn trong quá trình lắp ráp.

Ứng dụng thực tế của vòng bi NU 203 ECP

Kích thước $17 \times 40 \times 12$ mm khiến NU 203 ECP là lựa chọn ưu tiên trong:

• Motor điện nhỏ: Dùng làm vòng bi “đầu tự do” để bù giãn nở nhiệt cho rotor trên trục 17 mm.

• Máy nén khí và Bơm dân dụng: Các trục quay tốc độ cao yêu cầu độ cứng vững hướng tâm lớn.

• Thiết bị cầm tay công nghiệp: Các loại máy khoan, máy mài yêu cầu khả năng chịu tải và tốc độ vòng quay lớn.

• Hộp số máy công cụ nhỏ: Các vị trí trục truyền động chịu lực cắt ngang từ bánh răng.

Tại sao nên mua Vòng Bi NU 203 ECP tại Thiết bị Bảo Ngân?

• Hàng SKF chính hãng sẵn kho: Đảm bảo chất lượng châu Âu với đầy đủ chứng từ CO, CQ từ nhà phân phối ủy quyền.

• Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 17 mm và đường kính ngoài 40 mm chuẩn xác tuyệt đối, giúp việc thay thế diễn ra thuận lợi nhất.

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ thuật hỗ trợ bạn cách lắp đặt vòng trong và vòng ngoài đồng tâm để đạt tuổi thọ tối ưu cho thiết bị.
