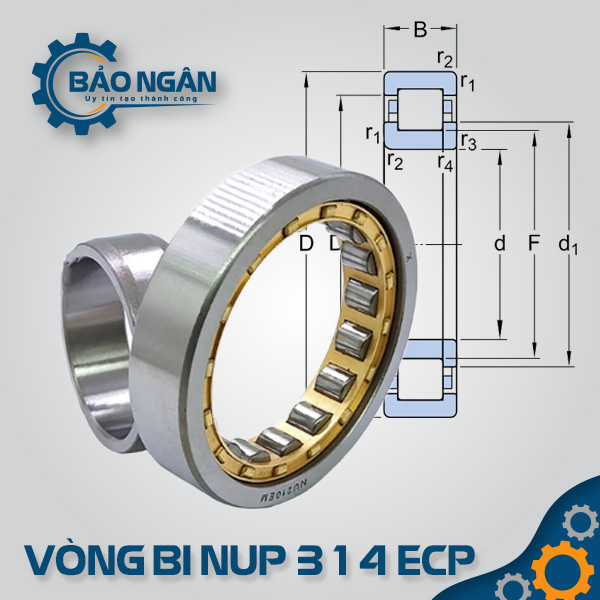

Vòng bi đũa NUP 314 ECP

Vòng bi NUP 314 ECP là gì?

Vòng bi NUP 314 ECP có đường kính trong (lỗ trục) là 70 mm. Thông số kích thước chuẩn quốc tế bao gồm đường kính ngoài 150 mm và chiều dày (B) là 35 mm. So với dòng series 2 cùng lỗ trục (dày 30 mm), NUP 314 sở hữu các con lăn đũa có tiết diện lớn hơn, giúp nâng cao chỉ số tải trọng tĩnh và động lên mức tối đa cho các hệ thống trục 70 mm. Sản phẩm được sản xuất từ thép Crom tinh luyện chất lượng cao, bề mặt các mặt lăn được gia công siêu tinh xảo theo tiêu chuẩn EC giúp phân bổ tải trọng đồng đều, giảm thiểu sự tập trung ứng suất tại biên con lăn và kéo dài tuổi thọ vận hành ngay cả dưới áp lực làm việc khắc nghiệt.

Các loại vòng bi đũa NUP 314 (Biến thể đầy đủ)

Tùy thuộc vào yêu cầu đặc thù của thiết bị, mã NUP 314 có các biến thể kỹ thuật quan trọng sau:

• Biến thể về vòng cách (Cage):

  • NUP 314 ECP: Vòng cách nhựa Polyamide 66, vận hành cực êm và tản nhiệt tốt (Phổ biến nhất).

  • NUP 314 ECM: Vòng cách bằng đồng thau (Brass) gia công, chuyên dùng cho môi trường rung động mạnh hoặc tải trọng va đập lớn.

  • NUP 314 ECJ: Vòng cách bằng thép dập, bền bỉ và kinh tế cho các ứng dụng công nghiệp tiêu chuẩn.

• Biến thể về thiết kế định vị (Dòng tương đương):

  • NU 314: Vòng ngoài có 2 gờ, vòng trong không gờ (Dòng tự do hai hướng).

  • NJ 314: Vòng ngoài có 2 gờ, vòng trong có 1 gờ (Định vị một hướng).

  • NJ 314 + HJ 314: Kết hợp vòng bi NJ với vòng chặn rời HJ để tạo ra chức năng tương đương dòng NUP.

• Biến thể về khe hở kỹ thuật:

  • NUP 314 ECP/C3: Khe hở hướng tâm lớn hơn tiêu chuẩn, cần thiết cho máy vận hành ở tốc độ cao hoặc nhiệt độ sinh ra lớn.

Thông số kỹ thuật chi tiết của vòng bi NUP 314 ECP

Kích thước chuẩn quốc tế của mã NUP 314 ECP ($70 \times 150 \times 35$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	70 mm
Đường kính ngoài (D)	150 mm
Chiều dày (B)	35 mm
Trọng lượng	~2.75 kg
Tải trọng tĩnh ($C_0$)	~250.0 kN
Tải trọng động ($C$)	~240.0 kN
Tốc độ định mức	~4,800 vòng/phút
Tốc độ giới hạn	~5,600 vòng/phút

Ưu điểm vượt trội của bạc đạn NUP 314 ECP

1. Định vị trục hai chiều chắc chắn: Vòng chặn rời đi kèm giúp cố định trục hoàn hảo, đảm bảo sự ăn khớp chính xác của các chi tiết truyền động dọc trục.

2. Sức mạnh chịu tải hướng tâm khổng lồ: Thiết kế series 3 kết hợp công nghệ EC giúp gánh vác tải trọng lớn vượt trội so với các loại vòng bi cầu cùng kích thước trục 70 mm.

3. Vận hành siêu êm và mát: Vòng cách Polyamide (P) giúp giảm ma sát trượt và tiếng rít kim loại, duy trì nhiệt độ vận hành ổn định và kéo dài tuổi thọ chất bôi trơn.

4. Lắp đặt và bảo trì thuận tiện: Các thành phần của vòng bi có thể tháo rời hoàn toàn, giúp việc kiểm tra chi tiết bề mặt lăn và lắp ép trục diễn ra dễ dàng và an toàn.

Ứng dụng thực tế của vòng bi NUP 314 ECP

Kích thước $70 \times 150 \times 35$ mm khiến NUP 314 ECP là lựa chọn ưu tiên trong:

• Motor điện công suất lớn: Sử dụng làm gối đỡ định vị để giữ rotor ổn định tuyệt đối trên trục 70 mm.

• Hộp số công nghiệp nặng: Cố định vị trí các trục truyền động bánh răng, ngăn chặn sự dịch chuyển dọc trục gây mòn răng.

• Máy nén khí và Máy bơm lớn: Duy trì độ đồng tâm và vị trí trục quay dưới tải trọng hướng tâm và áp lực cao.

• Trục máy nghiền và Máy sàng: Khả năng chịu tải trọng nặng và định vị trục chắc chắn trong môi trường khắc nghiệt.

Tại sao nên mua Vòng Bi NUP 314 ECP tại Thiết bị Bảo Ngân?

• Hàng chính hãng sẵn kho: Cam kết cung cấp các thương hiệu hàng đầu như SKF, FAG, NSK đạt tiêu chuẩn quốc tế với đầy đủ chứng từ CO, CQ.

• Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 70 mm và độ dày 35 mm chuẩn xác tuyệt đối, hỗ trợ kiểm tra kỹ thuật trước khi bàn giao.

• Tư vấn giải pháp chuyên sâu: Đội ngũ chuyên gia hỗ trợ bạn lựa chọn đúng dòng NUP (định vị 2 hướng) hoặc NJ (định vị 1 hướng) để tối ưu hóa hiệu suất và tuổi thọ cho máy móc.
