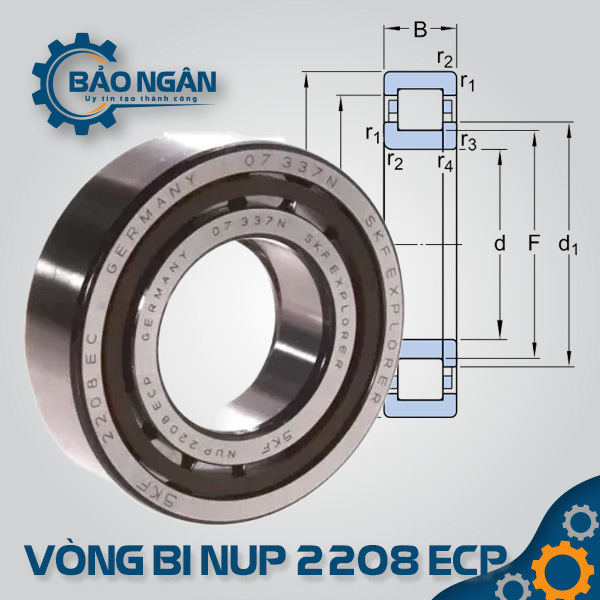

Vòng bi đũa NUP 2208 ECP

Vòng bi NUP 2208 ECP là gì?

Vòng bi NUP 2208 ECP có đường kính trong (lỗ trục) là 40 mm. Thông số kích thước chuẩn quốc tế bao gồm đường kính ngoài 80 mm và chiều dày (B) là 23 mm. Việc sử dụng thép Crom tinh luyện chất lượng cao kết hợp với bề mặt mặt lăn gia công siêu tinh xảo theo tiêu chuẩn EC giúp tối ưu hóa sự tiếp xúc giữa con lăn và đường lăn. Thiết kế dòng 22 với chiều dày lớn cho phép vòng bi chịu được áp lực nén hướng tâm mạnh mẽ hơn các dòng tiêu chuẩn, đồng thời vòng chặn rời đảm bảo trục 40 mm luôn ở đúng vị trí kỹ thuật, giảm thiểu rung động dọc trục và tăng tuổi thọ cho các bộ phận liên quan như bánh răng và phớt chặn.

Các loại vòng bi đũa NUP 2208 (Biến thể đầy đủ)

Tùy thuộc vào yêu cầu đặc thù của ứng dụng, mã NUP 2208 có các biến thể kỹ thuật quan trọng sau:

• Biến thể về vòng cách (Cage):

  • NUP 2208 ECP: Vòng cách nhựa Polyamide 66, vận hành cực êm, nhẹ và tản nhiệt nhanh (Phổ biến nhất).

  • NUP 2208 ECM: Vòng cách bằng đồng thau (Brass) gia công, chuyên dùng cho môi trường rung động mạnh hoặc tải trọng va đập lớn.

  • NUP 2208 ECJ: Vòng cách bằng thép dập, bền bỉ và kinh tế cho các ứng dụng công nghiệp tiêu chuẩn.

• Biến thể về thiết kế định vị (Dòng tương đương):

  • NU 2208: Vòng ngoài có 2 gờ, vòng trong không gờ (Dòng tự do hai hướng).

  • NJ 2208: Vòng ngoài có 2 gờ, vòng trong có 1 gờ (Định vị một hướng dọc trục).

  • NJ 2208 + HJ 2208: Kết hợp vòng bi NJ với vòng chặn rời HJ để tạo chức năng định vị hai hướng tương đương NUP.

• Biến thể về khe hở kỹ thuật:

  • NUP 2208 ECP/C3: Khe hở hướng tâm lớn hơn tiêu chuẩn, cần thiết cho máy vận hành ở tốc độ cao hoặc sinh nhiệt lớn.

Thông số kỹ thuật chi tiết của vòng bi NUP 2208 ECP

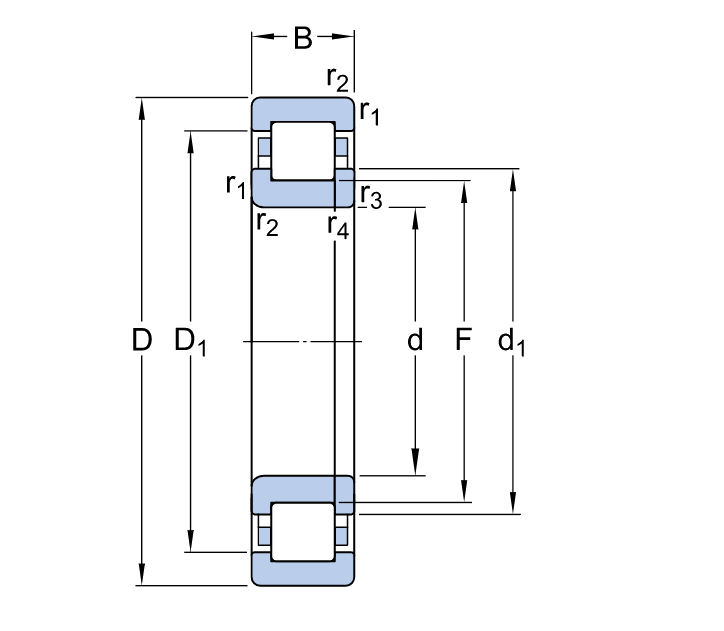

Kích thước chuẩn quốc tế của mã NUP 2208 ECP ($40 \times 80 \times 23$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	40 mm
Đường kính ngoài (D)	80 mm
Chiều dày (B)	23 mm
Trọng lượng	~0.52 kg
Tải trọng tĩnh ($C_0$)	~86.5 kN
Tải trọng động ($C$)	~81.5 kN
Tốc độ định mức	~8,500 vòng/phút
Tốc độ giới hạn	~10,000 vòng/phút

Ưu điểm vượt trội của bạc đạn NUP 2208 ECP

1. Sức mạnh gánh tải vượt trội: Thiết kế series 22 với độ dày 23 mm cung cấp khả năng chịu tải trọng hướng tâm lớn hơn hẳn so với các dòng series 2 thông thường.

2. Định vị trục hai hướng tin cậy: Vòng chặn rời đi kèm giúp cố định vị trí dọc trục tuyệt đối, bảo vệ sự ăn khớp chính xác của các chi tiết cơ khí.

3. Vận hành êm ái và bền bỉ: Vòng cách Polyamide (P) giúp giảm ma sát trượt và tiếng rít kim loại, duy trì nhiệt độ vận hành ổn định cho máy móc.

4. Tháo lắp linh hoạt: Các thành phần có thể tháo rời hoàn toàn giúp việc vệ sinh, kiểm tra bề mặt lăn và lắp ép trục diễn ra rất thuận tiện.

Ứng dụng thực tế của vòng bi NUP 2208 ECP

Kích thước $40 \times 80 \times 23$ mm khiến NUP 2208 ECP là linh kiện cốt yếu trong:

• Motor điện hạng nặng: Dùng làm gối đỡ định vị để giữ rotor ổn định tuyệt đối trên trục 40 mm.

• Hộp số công nghiệp: Cố định vị trí các trục truyền động, đảm bảo bánh răng không bị dịch chuyển khi chịu tải lớn.

• Máy nén khí và Máy bơm lớn: Duy trì độ đồng tâm và vị trí trục quay dưới áp suất vận hành và tải trọng hướng tâm liên tục.

• Trục chính máy công cụ: Đảm bảo độ chính xác gia công nhờ khả năng cố định vị trí trục tuyệt vời theo cả hai hướng.

Tại sao nên mua Vòng Bi NUP 2208 ECP tại Thiết bị Bảo Ngân?

• Hàng chính hãng sẵn kho: Cam kết cung cấp các thương hiệu hàng đầu như SKF, FAG, NSK đạt tiêu chuẩn quốc tế với đầy đủ chứng từ CO, CQ.

• Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 40 mm và độ dày 23 mm chuẩn xác tuyệt đối, hỗ trợ đo đạc kỹ thuật trước khi bàn giao.

• Tư vấn giải pháp chuyên sâu: Đội ngũ chuyên gia hỗ trợ bạn lựa chọn đúng dòng NUP (định vị 2 hướng) hoặc NJ (định vị 1 hướng) để phù hợp nhất với sơ đồ gối đỡ của máy.
