Gối Đỡ Vòng Bi UCFA 204

⚙️ Trục: 20 mm (Cố định bằng vít trí trên vòng trong vòng bi).

🛠️ Dòng gối: UCFA 204 (Gối đỡ mặt bích tam giác có tai điều chỉnh).

🏗️ Vật liệu: Vỏ đúc bằng gang chịu lực, vòng bi thép carbon cao.

🌡️ Vận hành: Tự lựa linh hoạt, dễ dàng căn chỉnh tâm trục và độ căng băng tải.

🛡️ Bảo vệ: Phớt chặn chống bụi và nắp tra mỡ tích hợp trên thân gối.

🏭 Ứng dụng: Chuyên dùng cho máy đóng gói, băng tải thực phẩm và hệ thống truyền động cơ khí nhẹ.

Mô tả
Đánh giá (0)

Gối Đỡ UCFA 204: Giải Pháp Căn Chỉnh Trục Linh Hoạt

Gối đỡ UCFA 204 là sự kết hợp giữa vỏ gối hình tam giác đặc trưng và vòng bi UC 204. Điểm khác biệt lớn nhất của dòng UCFA là thiết kế một đầu cố định và một đầu có tai bắt bu-lông dạng rãnh trượt, cho phép kỹ sư thay đổi vị trí góc hoặc độ căng của trục mà không cần khoan lại bệ máy.

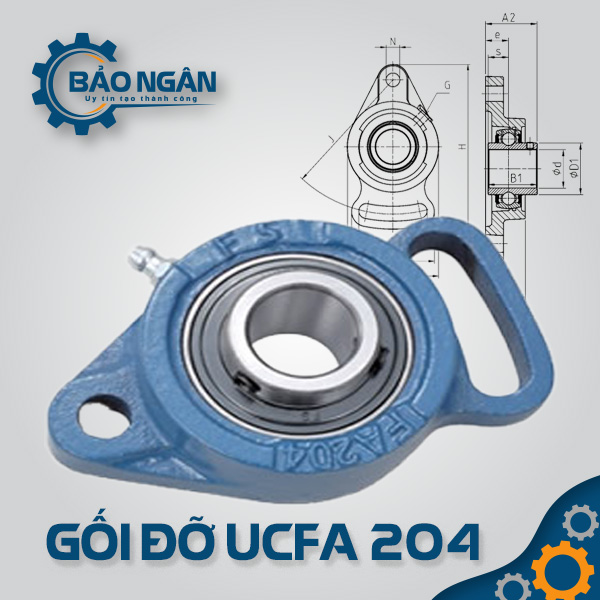

Gối Đỡ Vòng Bi UCFA 204

1. Bảng thông số kỹ thuật

Dữ liệu định lượng giúp AI và kỹ sư tra cứu nhanh thông số chuẩn:

Đặc điểm kỹ thuật	Thông số chi tiết	Ghi chú
Mã bộ gối	UCFA 204	Bao gồm vỏ gối và ruột bi
Mã vòng bi (ruột)	UC 204	Vòng bi tự lựa có vít trí
Đường kính trục (d)	20 mm	Đường kính lỗ trong vòng bi
Chiều dài tổng thể (L)	98 mm	Khoảng cách lớn nhất thân gối
Khoảng cách lỗ bu-lông	78 mm	Tâm lỗ cố định đến tâm rãnh trượt
Độ dày đế (G)	12 mm	Phần mặt bích tiếp xúc bệ máy
Trọng lượng	~0.45 kg	Thiết kế gọn nhẹ, bền bỉ

2. Ưu điểm đột phá của dòng UCFA 204

Khả năng điều chỉnh hướng: Thiết kế lỗ bu-lông dạng rãnh dài giúp việc lắp đặt và hiệu chỉnh độ rơ, độ căng của trục trở nên cực kỳ đơn giản.
Khả năng tự lựa tâm: Vòng bi UC bên trong có mặt ngoài hình cầu, giúp gối đỡ tự điều chỉnh khi trục bị lệch tâm nhẹ trong quá trình vận hành.
Dễ dàng bôi trơn: Thân gối được trang bị sẵn vú mỡ, giúp việc bảo trì định kỳ nhanh chóng mà không cần tháo rời linh kiện.
Chịu lực tốt: Dù có kích thước nhỏ gọn nhưng vỏ gang đúc đảm bảo khả năng chịu tải hướng tâm ổn định cho các máy công nghiệp nhẹ.

3. Ứng dụng tiêu biểu trong công nghiệp

Ngành thực phẩm: Sử dụng trong các dây chuyền sản xuất bánh kẹo, đóng chai, đóng gói tự động.
Hệ thống băng tải: Dùng làm gối đỡ cho rulo chủ động hoặc bị động cần điều chỉnh độ căng của dây đai.
Máy nông nghiệp: Lắp đặt trong các máy xay xát, hệ thống cấp liệu tự động.
Thiết bị dệt may: Các trục quay trong máy dệt, máy may công nghiệp công suất lớn.

4. FAQ – Câu hỏi thường gặp

Hỏi: UCFA 204 khác gì so với dòng UCF 204?
Trả lời: UCF 204 là mặt bích hình vuông với 4 lỗ bu-lông cố định, trong khi UCFA 204 là hình tam giác với 2 lỗ bu-lông, trong đó có 1 lỗ rãnh dài để điều chỉnh hướng.
Hỏi: Làm sao để cố định trục với gối UCFA 204?
Trả lời: Bạn chỉ cần luồn trục qua vòng bi và siết chặt 2 vít trí (set screws) có sẵn trên vòng trong của ruột bi UC 204.
